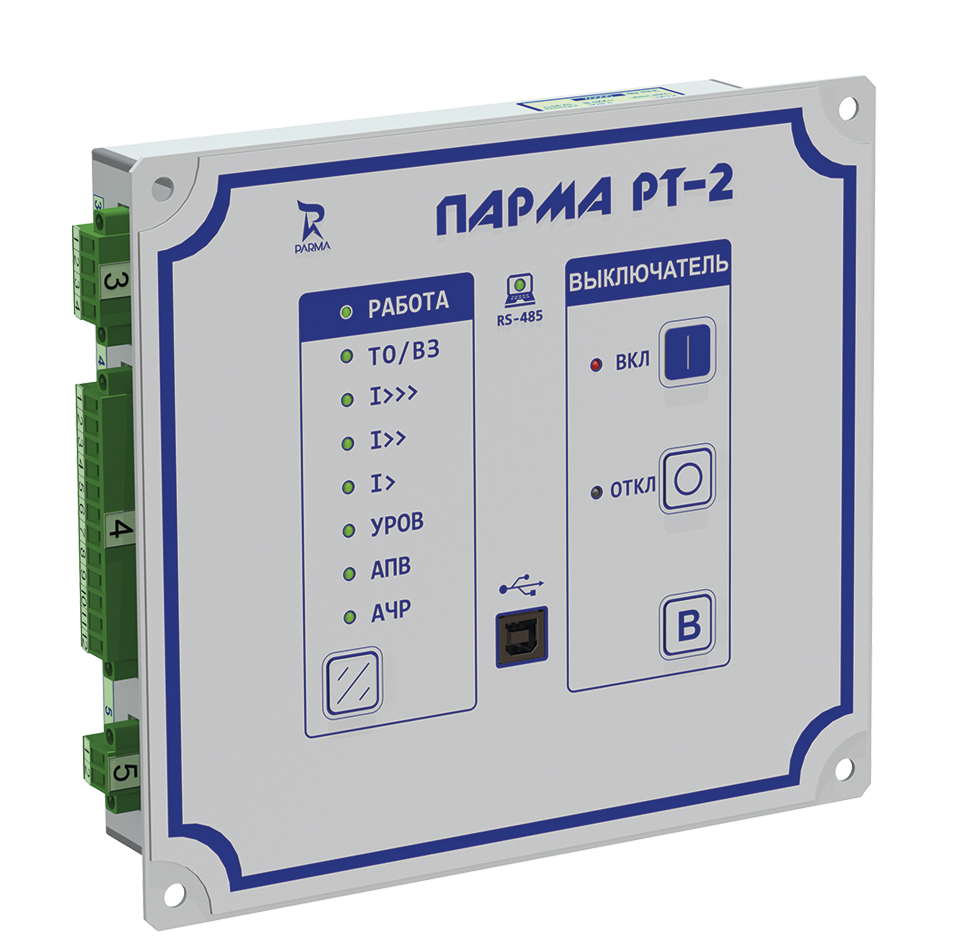

Реле тока серии «ПАРМА Рх-2» предназначены для выполнения функций релейной защиты и автоматики присоединений 6 – 35 кВ в сетях с изолированной нейтралью.
Реле тока серии «ПАРМА Рх-2» сочетают в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле.


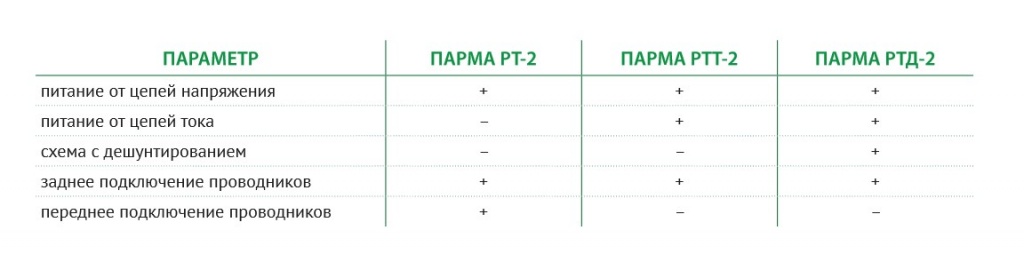

Реле «ПАРМА Рх-2» оптимально подходит:

при ретрофите ячеек для замены устаревших реле с выключателем любого типа, в том числе и при использовании схемы дешунтирования

как альтернатива современным микропроцессорным защитам с излишним функционалом

при создании и реконструкции систем РЗА энергообъектов в условиях ограниченности        бюджетных средств


Функции защит и автоматики:

• токовая отсечка

• максимальная токовая защита – 2 ступени

• перегрузка, возможно использовать одну из 14 токозависимых характеристик

• УРОВ с контролем тока

• АПВ – 2 цикла

• выполнение внешних команд АЧР/ЧАПВ

• выполнение команд от датчиков дуговой защиты с возможностью контроля тока

• автоматика управления выключателем

• диагностика работы выключателя и цепей управления

• встроенная схема дешунтирования


Времятоковые характеристики:

• МЭК нормально инверсная

• МЭК сильно инверсная

• МЭК чрезвычайно инверсная

• МЭК длительно инверсная

• МЭК ультра инверсная

• ANSI нормально инверсная

• ANSI умеренно инверсная

• ANSI сильно инверсная

• ANSI чрезвычайно инверсная

• ANSI длительно инверсная

• ANSI длительно сильно инверсная

• ANSI длительно чрезвычайно инверсная

• крутая (РТВ-1)

• пологая (РТ-80)


Функциональные возможности:

измерение и расчёт действующего значения первой гармоники фазных токов, а также токов прямой  и обратной последовательности

отображение фазового сдвига всех измеренных и расчётных токов

вычисление частоты измеряемого тока

ведение журналов аварий и событий с привязкой к астрономическому времени с дискретностью 1 мс

запись осциллограмм аварийных процессов и сохранение их на ПК в формате COMTRADE

светодиодная индикация пусков и срабатываний всех функций

управление выключателем и сброс сигнализации с лицевой панели или дистанционно по последовательному каналу

считывание журналов аварий и событий, осциллограмм, изменение уставок по каналу RS-485   или по USB-порту, в том числе и при отсутствии оперативного питания

протокол обмена — MODBUS


Отличительные особенности:

простота монтажа, наладки и обслуживания

высокая надежность

унификация и компактность

минимизация эксплуатационных затрат

оптимальное соотношение цены и функционала

многофункциональное микропроцессорное устройство по цене электромеханических реле

сочетает в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле

расширенный диапазон температуры в рабочих условиях - от -40 до +55 °С

интеграция в АСУ ТП




Характеристики питания РЕЛЕ от цепей напряжения

Наименование параметра

Значение

Номинальное напряжение питания, В

≂ 220

Рабочий диапазон напряжения питания, В

⎓ 160 … 300

∿ 160 … 264

Предельный диапазон напряжения питания, В

⎓ 100 … 300

 ∿ 80 … 264

Допустимый уровень (размах) пульсаций, %

15

Рабочий диапазон частоты переменного тока, Гц

45 … 55

Потребляемая мощность, Вт, не более:

– в дежурном режиме

– в режиме срабатывания:

– "ПАРМА РТ-2" и "ПАРМА РТТ-2"

– "ПАРМА РТД-2"



4


5

8

Ячейка контроля питания (ЯКП):

– напряжение срабатывания на постоянном и переменном токе, В

– напряжение возврата на постоянном и переменном токе, В





160 ± 5 %

140 ± 5 %

Время готовности РЕЛЕ, с, не более

0,15

Устойчивость к перерывам питания при напряжении

питания ≂220 В, с, не менее:

– на постоянном токе

– на переменном токе




1,5

2,5


Характеристики питания РЕЛЕ от трансформаторов тока


Наименование параметра

Значение

Количество токовых входов питания

2

Потребляемая мощность токовым входом питания при номинальном токе 5 А, В·А, не более

15

Минимальный суммарный ток, при котором обеспечивается питание РЕЛЕ, А, не более

1,5

Максимально допустимый входной ток, А:

– длительно, А

– не более 3 с, А



10

150

Термическая стойкость токовых входов питания

150 А*3 с

Время готовности РЕЛЕ при суммарном токе 5 А, с, не более

0,2

Устойчивость к перерывам питания при суммарном токе 5 А

(кроме включения на КЗ), с, не менее

1


Основные технические характеристики входных и выходных цепей РЕЛЕ


Наименование параметра

Значение

Измерительные аналоговые входы по току

Количество входов

2

Диапазон контролируемых значений, А

0,2...150,0

Пределы основной допускаемой относительной погрешности измерения фазных токов, %, не более:

- в диапазоне от 0,2 до 0,5 А

- при токе 0,5 А и более


± 4

± 1

Номинальное значение частоты переменного тока, Гц

50

Рабочий диапазон частоты переменного тока, Гц

 45 … 55

Термическая стойкость токовых входов, А:

– длительно

– кратковременно (не более 1 с)



20

500

Мощность, потребляемая аналоговыми входами тока при токе,

равном 5 А, В∙А, не более

0,1

Дискретные входы

Количество входов

9

Номинальное напряжение постоянного или переменного тока, В

     220

Напряжение срабатывания на постоянном и переменном токе, В

158…170

Напряжение возврата на постоянном и переменном токе, В

132…154

Предельное значение напряжения переменного / постоянного тока, В

 264 / 300

Входной ток, мА, не более

3

Релейные выходы

Количество релейных выходов

6

Максимальное коммутируемое напряжение переменного тока, В

400

Ток замыкания и удержания, А, не более

10

Ток размыкания постоянного напряжения при активно- индуктивной нагрузке с постоянной времени L/R не более 20 мс, при коммутации 220 В, А, не более

     0,25

Реле дешунтирования «ПАРМА РТД-2»

Количество контактов (нормально замкнутые)

2

Максимальный коммутируемый ток, А

150


Реле предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений в сетях с изолированной нейтралью напряжением 6 – 35 кВ.

Нормальные условия эксплуатации реле:  -15 °С … 35 °С.

Реле сохраняет работоспособность при изменении температуры окружающего воздуха от минус 40 до плюс 55 °С.

Реле сохраняет работоспособность при воздействии воздуха с относительной влажностью до 98 % при плюс 25 °С и более низких температурах с конденсацией влаги.

Габаритные размеры реле без разъёмов (Ш×В×Г), не более:

– 195×175×51 мм (ПАРМА РТ-2)

– 195×175×101 мм (ПАРМА РТТ-2 и ПАРМА РТД-2)

Масса реле без упаковки:

– не более 1,7 кг (ПАРМА РТ-2)

– не более 3,5 кг (ПАРМА РТТ-2)

– не более 3,7 кг (ПАРМА РТД-2)

Полный срок службы реле составляет не менее 25 лет при условии замены элементов, срок службы которых меньше и проведения требуемых технических мероприятий по обслуживанию.

Средняя наработка на отказ – не менее 125 000 ч.

 Комплект поставки:

  • реле тока ПАРМА Рх-2 с установленными на нём ответными частями разъёмов, с заглушкой USB порта и комплектом крепежа для заземления;

  • реле тока "ПАРМА Рх-2" Паспорт

  • комплект крепежа

  • компакт-диск, содержащий:
·    реле тока ПАРМА Рх-2 Руководство по эксплуатации

·    реле тока ПАРМА Рх-2 Описание протоколов обмена

·    бланк уставок

·    протокол наладки

·    программа "Monitor"

·    драйвер подключения к ПК

·    TRANSCOP – программа для просмотра осциллограмм

·    TRANSCOP – руководство пользователя
  • упаковочная коробка реле тока ПАРМА Рх-2

Также на партию поставляется РЭ и кабель USB 2.0 А-В для подключения к ПК.

Для возможности установки на монтажную панель с ПАРМА РТТ-2 и ПАРМА РТД-2 может дополнительно поставляться комплект для переднего подключения (КПП).
