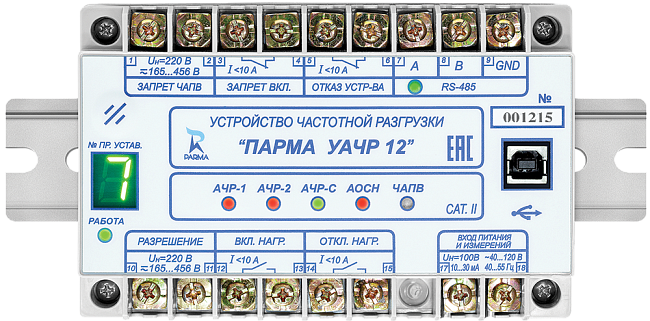

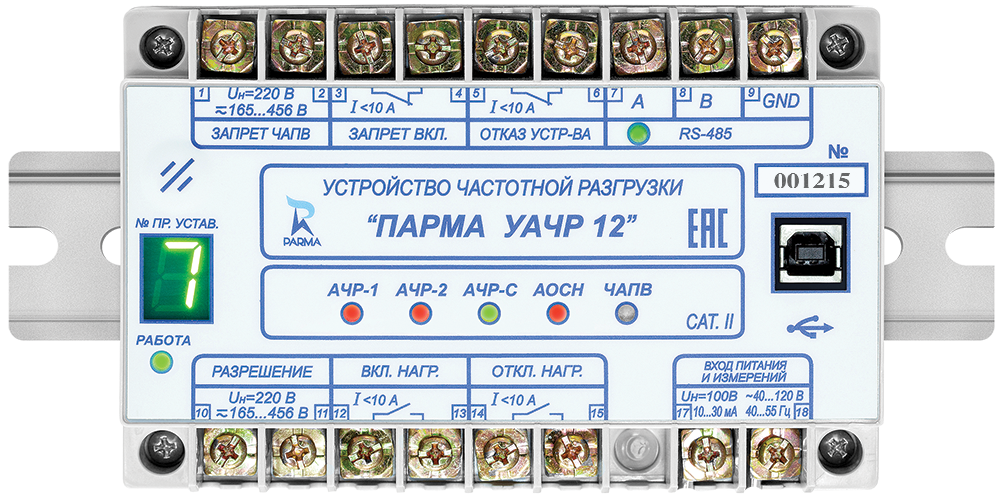

Микропроцессорное устройство автоматической частотной разгрузки

ПАРМА УАЧР 12

ПАРМА УАЧР 12
ПАРМА УАЧР 12
ПАРМА УАЧР 12
ПАРМА УАЧР 12
ПАРМА УАЧР 12
ПАРМА УАЧР 12

НАЗНАЧЕНИЕ:

ПАРМА УАЧР 12 предназначено для ликвидации дефицита активной мощности в сети путём автоматического отключения потребителей при снижении частоты с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении частоты, а также для ликвидации дефицита реактивной мощности в сети путём отключения потребителей при снижении напряжения, с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении напряжения.

ПАРМА УАЧР 12 может выполнять функции делительной автоматики, использоваться на электростанциях и подстанциях энергосистем, а также как устройство локальной противоаварийной автоматики сетей 0,4 кВ в составе системы автоматического управления нагрузкой.

ПАРМА УАЧР 12 - первое в России микропроцессорное устройство частотной разгрузки, получившее сертификат соответствия требованиям стандарта организации АО «СО ЕЭС» СТО 59012820.29.020.003-2016 «Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Микропроцессорные устройства автоматической частотной разгрузки. Нормы и требования» № NC11.SO.RU.0417.0001


ЗАМЕНА РЕЛЕ АЧР НА ПАРМА УАЧР 12:

В рамках модернизации энергетической инфраструктуры актуальной задачей становится поэтапное обновление оборудования, включая замену устройств частотной разгрузки предыдущих поколений (таких как РСГ-11, РЧ-1, РЧ-2 и УРЧ-ЗМ) на современные решения, соответствующие требованиям цифровизации и энергоэффективности.

Микроэлектронные и электромеханические реле сохраняют свою значимость в ряде отраслей благодаря долгому сроку службы, простоте и адаптивности к традиционным системам. Однако развитие технологий позволяет внедрять устройства нового поколения, которые обеспечивают расширенный функционал, повышенную точность измерений и совместимость с интеллектуальными системами управления энергосетями

Одним из перспективных решений для обновления парка оборудования является устройство ПАРМА УАЧР 12, которое сочетает:

 Высокая надежность – современная микропроцессорная база обеспечивает стабильную работу в сложных энергосистемах.
 Соответствие требованиям АО «СО ЕЭС» – устройство отвечает актуальным стандартам защиты и автоматики.
 Компактные габариты – удобство монтажа и интеграции в существующие схемы.
 Оптимальное соотношение цены и качества – выгодное решение для модернизации энергооборудования.

ПАРМА УАЧР 12 успешно прошло испытания и активно внедряется в энергосистемы, демонстрируя повышенную эффективность по сравнению с более простыми аналогами. Одно устройство способно заменить типовую схему АЧР, выполненную на микроэлектронных или электромеханических реле.

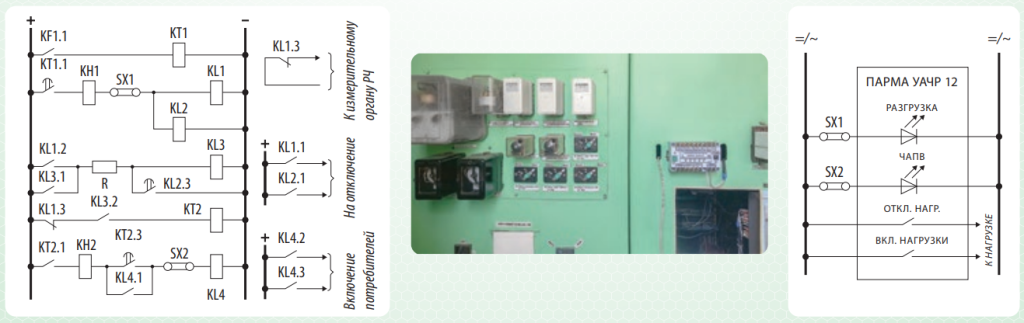

Типовая схема АЧР, реализованная на электромеханических и микроэлектронных реле частоты и на устройстве «ПАРМА УАЧР 12»:

Схема АЧР.png

Условные обозначения на схеме, где:

 KF – реле АЧР (РСГ-11, РЧ-1, РЧ-2, УРЧ-3М);
 КТ
– реле времени;
 KL
– реле промежуточное;
 KH
– реле указательное;
 SX
– оперативная накладка (ключ).

Обращаем ваше внимание, что для реализации замены схемы реле АЧР на вашем энергообъекте на устройства ПАРМА УАЧР 12 необходимо предоставить исходные данные (схему действующей АЧР с объекта) на электронную почту parma@parma.spb.ru.


ОСНОВНЫЕ ФУНКЦИИ:

АЧР-1 - быстродействующая частотная разгрузка с возможностью блокирования по скорости снижения частоты

АЧР-2 - частотная разгрузка с возможностью ввода ускорения при снижении напряжения

АЧР-С - дополнительная частотная разгрузка (ДАР), обеспечивает отключение нагрузки с учётом информации о скорости снижения частоты в энергосистеме

АОСН - отключение нагрузки при снижении напряжения, с возможностью контроля скорости снижения напряжения

ЧАПВ - автоматическое повторное включение по частоте и напряжению для восстановления питания ранее отключённых потребителей

журнал на 234 события

осциллограф аварийных процессов (семь осциллограмм по 3 с)

подключение к компьютеру осуществляется через USB-порт или по интерфейсу RS-485

возможно объединение нескольких устройств в сеть

протоколы обмена: MODBUS RTU, MODBUS ASCII и МЭК 60870-5-101


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

 многофункциональное микропроцессорное устройство по цене электромеханических реле

 простота монтажа, наладки и обслуживания

стабильность параметров

надёжность функционирования

лёгкость интеграции в АСУ ТП

высокая информативность

низкая цена

малые габариты

большие возможности


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:

Актуальное программное обеспечение на прибор можно скачать в разделе "Программное обеспечение".

Поддержка различных ОС: Windows и Linux.


Измеряемая величина

 Диапазон измерения

Пределы допускаемой погрешности измерения

Действующее значение напряжения:

Для исполнения Uн = 100 В

Для исполнения Uн = 380 В

от 40 до 120 В

от 114 до 456 В

ẟ = ± 0,5 %

Скорость изменения напряжения

до 30 В/с

Частота

от 40,00 до 55,00 Гц

∆ = ± 0,02 Гц

Скорость изменения частоты

до 20 Гц/с


Характеристики дискретных входов и реле

Наименование характеристики

Значение

Примечания

Дискретные входы

Номинальное напряжение, В

220

Максимальное входное напряжение Uмакс, В

456

Устойчивость к перегрузке при 120 % от Uмакс

Неограниченно

Напряжение устойчивого срабатывания, В, не более

165

Постоянный ток

Напряжение устойчивого несрабатывания, В, не менее

141

Постоянный ток

Входной ток, мА

10-15

Импульсный

Реле

Максимальное коммутируемое напряжение, В

250

Ток замыкания и удержания, А, не более

10

Ток размыкания постоянного напряжения при активно-индуктивной нагрузке, А, не более

0,15

С постоянной времени L/R = 40 мс

Тип контактов выходных реле:

– "ВКЛ. НАГР."

– "ОТКЛ. НАГР."

– "ЗАПРЕТ ВКЛ."

– "ОТКАЗ УСТР-ВА"

замыкающий

замыкающий

размыкающий

размыкающий


Электрическое сопротивление изоляции между входными и выходными цепями УАЧР, электрически не связанными между собой в холодном состоянии) составляет:

– не менее 100 МОм – при нормальных условиях;

– не менее 1 МОм – при повышенной влажности.

Время готовности после включения питания - не более 1 с

Потребляемая мощность:

Для исполнения Uн = 100 В, не более 5 Вт

Для исполнения Uн = 380 В, не более 6 Вт

Электропитание осуществляется:

Для исполнения Uн = 100 В - от 40 до 120 В

Для исполнения Uн = 380 В - от 114 до 456 В

Частота напряжения питания от 40 до 55 Гц

Габаритные размеры (ШхВхГ), не более – 140х90х64 мм
Масса, не более – 0,5 кг;
Средняя наработка на отказ не менее 125 000 ч
Время непрерывной работы УАЧР – неограниченно

  Рабочие условия эксплуатации:

– температура окружающего воздуха – от минус 40 до плюс 55 °С

– относительная влажность воздуха 93 % при плюс 30 °С

– атмосферное давление – от 84,3 до 106,7 кПа (от 630 до 800 мм рт. ст.)
