Комплекс мониторинга температуры

ПАРМА КМТ

НОВИНКА
ПАРМА КМТ
ПАРМА КМТ
ПАРМА КМТ
ПАРМА КМТ
ПАРМА КМТ
ПАРМА КМТ
ПАРМА КМТ
Заказать

Комплекс мониторинга температуры «ПАРМА КМТ» предназначен для:

·  осуществления непрерывного беспроводного многоканального мониторинга температур контролируемых объектов и окружающей среды
·  выдачи аварийных сигналов при достижении пороговых значений (уставок) опасного и аварийного перегрева по температуре и опасной скорости перегрева
·  выявления разности температур на однотипных присоединениях
·  отображения измеренной температуры и точки контроля
·  передачи данных телеметрии на устройства верхнего уровня в системы АСУ по протоколу МЭК 60870-5-104 для обработки, архивации и анализа измерений
·  архивацию, отображение и анализ данных, выявление трендов и развитие дефектов на уровне ПС, РЭС на основе предлагаемой параметризированной SCADA

Комплекс мониторинга температуры «ПАРМА КМТ» устанавливается в распределительных устройствах (РУ) напряжением от 0,4 до 35 кВ в местах подвижных контактов, сборных шин, вводов трансформаторов, кабелей и их соединений со сборными шинами.

Рекомендуется к применению на особо ответственных объектах, РУ и КРУ с резкими перепадами температур, подверженных вибрации, электроустановках с заканчивающимся сроком службы или выработанным ресурсом эксплуатации.

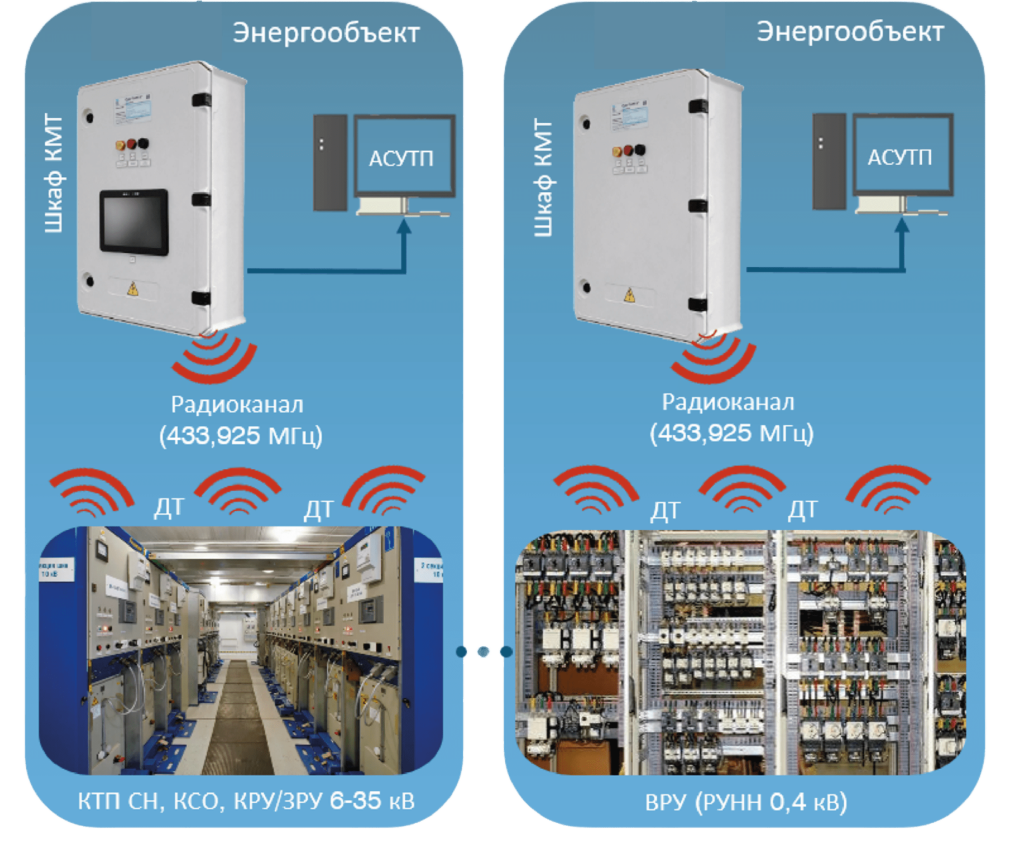

Структурная схема:

кмт_Монтажная область 1 (1).png

·  распределенная двух/трехуровневая информационная система
·  беспроводной канал передачи данных измерений температуры с дальностью до 50 м (с возможностью увеличения дальности до 1000 м)
·  возможность реализации местного человеко-машинного интерфейса на дисплее панельного АРМ
·  выдача аварийно-предупредительной сигнализации типа «сухой» контакт в систему центральной сигнализации или АСУ ТП
·  передача данных телеметрии в АСУ ТП выполняется по протоколу МЭК 60870-5-104

Особенности «ПАРМА КМТ»:

·  Универсальное техническое решение для применения в различных областях, включая РЭС, промышленность и другие.
·  Передача данных на расстояние до 1000 метров от ДТ до шкафа КМТ по радиоканалу (разрешенная частота 433,925 МГц).
·  Телеметрия на верхний уровень (SCADA) по протоколу МЭК 60870-5-104 для мониторинга и аналитики данных.
·  Проработанная система самодиагностики.
·  Надежная и продуманная система оповещения персонала, предоставляющая возможность локального или дистанционного уведомления.
·  Полная заводская готовность к эксплуатации комплекса без необходимости дополнительной настройки.
·  Возможность масштабирования комплекса с созданием нескольких АРМ.
·  Питание ДТ от токоведущих частей или встроенной батареи, обеспечивающее удобство и надежность работы.
·  Широкий диапазон измерения температуры от -50 до +140 °C, позволяющий охватывать различные условия работы.
·  Компактные размеры ДТ для удобства установки в самых труднодоступных местах, обеспечивающие надежный контроль температуры в зонах с ограниченной видимостью для эксплуатации.
·  Быстрый и постоянный (24/7) период опроса ДТ.
·  Мощный набор алгоритмов срабатывания ДТ (авария, перегрев, порог по группе, окр. среде и скорости и т.д.).

Соответствует требованиям ПАО «Россети»:

Согласно СТО ПАО «Россети» необходимо предусмотреть на КТП 6-20/0,4 кВ, КТП блочные, КСО, КРУ/ЗРУ 6-35 кВ, ЩСН, НКУ 0,4 кВ применение систем автоматизированного контроля нагрева контактных соединений» (№ ГГ-573 от 24.01.2023 «О применении датчиков нагрева»).

·  СТО 34.01-3.1-001-2016
·  СТО 56947007-29.240.25.161-2014
·  СТО 34.01-3.2-005-2016
·  СТО 56947007-29.130.20.104-2011
·  СТО 56947007-29.240.40.202-2015
·  СТО 56947007-29.130.20.201-2015
·  СТО 34.01-3.1-002-2016
·  СТО 34.01-21.1-001-2017

Соответствует требованиям НТД*:

·  ГОСТ 8024-90 Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В
·  РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования
·  Правила устройства электроустановок» (ПУЭ) 6,7 издание. Глава 1.3.
·  ГОСТ Р 56511-2015 «Контроль неразрушающий. Методы теплового вида. Общие требования»
·  ГОСТ Р 53698-2009 «Контроль неразрушающий. Методы тепловые. Термины и определения»

*Содержат нормы температур нагрева и соответствующие превышения температуры частей аппаратов при продолжительном протекании номинального тока (для трансформаторов тока - наибольшего рабочего первичного тока).
Исходная информация для предоставления ТКП:

1. Однолинейная схема энергообъекта
2. План расположения оборудования на энергообъекте (по запросу)
