Гибкое графитовое заземление «ПАРМА ГГЗ»: надежная защита в экстремальных грунтах

Основные поисковые запросы: гибкое заземляющее устройство, графитовый электрод заземления ПАРМА, контур заземления для скальных грунтов, молниезащита ВЛ 110–220 кВ, аттестация Россети.

Создание надежного контура заземления на объектах энергетики часто осложняется сложными геологическими условиями: вечной мерзлотой, сухой песчаной почвой или сплошной скалой. Традиционные стальные стержни быстро разрушаются от коррозии, а глубокое бурение требует тяжелой техники и огромных бюджетов.

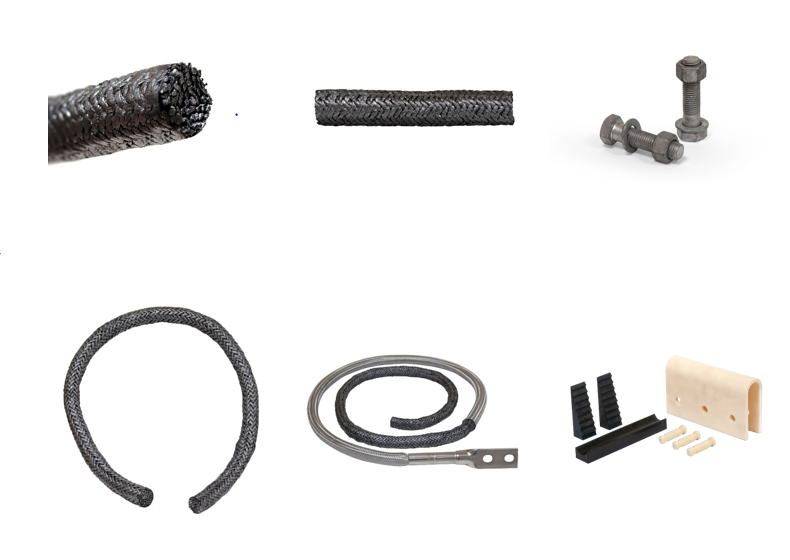

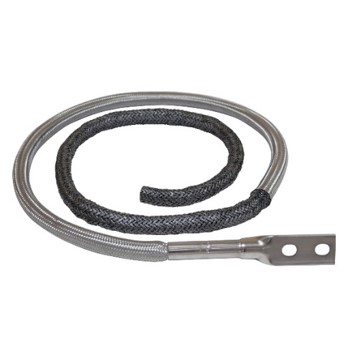

Решение «ПАРМА ГГЗ» — это инновационная система на основе гибкого графитового электрода диаметром 28 мм. Материал представляет собой сплетенные полосы вспененного графита, армированные стекловолокном. Устройство обеспечивает стабильное низкое сопротивление растеканию тока там, где металл бессилен.

Области применения

·         Опоры воздушных линий электропередачи (ВЛ) 35–220 кВ, включая труднодоступные горные районы.

·         Объекты нефтегазовой отрасли: установки добычи, резервуары хранения топлива, трубопроводы.

·         Базовые станции связи и объекты железных дорог.

·         Мостовые сооружения и производственные здания с химически агрессивным грунтом.

Ключевые преимущества перед традиционными материалами

Работа в экстремально высоких сопротивлениях грунта

Графитовая структура обладает высокой адгезией к почве, что гарантирует стабильно низкое переходное сопротивление «электрод-грунт». Система эффективно работает в сухих песках, многолетнемерзлых грунтах и на скальных основаниях без необходимости глубокого бурения вертикальных скважин.

Абсолютная коррозионная стойкость

Материал не подвержен электрохимической коррозии во влажных и химически активных средах. В отличие от оцинкованной стали, которая сгнивает за несколько лет, срок службы «ПАРМА ГГЗ» составляет 50 лет. После испытаний зафиксировано отсутствие ржавчины (≤\le≤ 0,1%).

Простота монтажа и экономия бюджета

Для укладки не требуются сварочные аппараты, гидравлические прессы или тяжелая буровая техника. Легкий вес материала позволяет осуществлять ручную переноску в болотистой местности или горах. Высокая эластичность провода дает возможность обходить препятствия (камни, корни) прямо в траншее.

Безопасность при грозовых разрядах

Низкий коэффициент нагрева предотвращает термическое разрушение структуры при протекании токов короткого замыкания и прямых ударов молнии.

Реализованные проекты (Кейсы)

Система успешно внедрена на объектах ПАО «Россети» и частных компаний:

1.      ВЛ 220 кВ: Грунт каменистый ≈ 950 Ом·м. Достигнуто снижение сопротивления ЗУ с 140-158 Ом до нормируемых 15–17 Ом.

2.      ВЛ-110 кВ: Песчаный грунт (2500 Ом·м). Полученное сопротивление ЗУ составило 9 Ом при норме 30 Ом.

3.      ВЛ-150 кВ: Скальный грунт (13 500 Ом·м). Применение ГГЗ позволило реализовать контур, добившись результата 73,3 Ом при нормативе 81 Ом.

И множество других объектов.

Аттестация и документация

Изделие прошло полный цикл квалификационных испытаний в пяти аккредитованных лабораториях РФ.

·         Заключение аттестационной комиссии ПАО «Россети»: №IЗ-118/25 от 11.07.2025 г.

·         Сертификат соответствия: имеется.

·         Технические условия: ТУ 27.12.10-035-31920409-2021.

Как заказать расчет стоимости

Для подготовки технико-коммерческого предложения нашим инженерам потребуется:

1.      Отчет об инженерно-геологических изысканиях (или данные о типе и удельном сопротивлении грунта).

2.      Требуемое нормируемое сопротивление заземляющего устройства (ЗУ).
