Системы мониторинга температуры (нагрева) контактных соединений в электроустановках 0,4-35 кВ

Общие сведения

Система мониторинга температуры (нагрева) контактных соединений в электроустановках 0,4-35 кВ «ПАРМА КМТ» (далее - комплекс) предназначена для непрерывного и многоканального отслеживания температурных показателей контролируемых объектов и окружающей среды, а также измерения первичных токов. Комплекс применяется в распределительных устройствах (РУ) напряжением от 0,4 до 35 кВ, устанавливаясь в местах подвижных контактов, сборных шин, вводов трансформаторов, кабелей и их соединений со сборными шинами. Он особенно эффективен на объектах с резкими перепадами температур, вибрацией, а также на установках с завершенным сроком службы или выработанным эксплуатационным ресурсом.

Цели и задачи создания

Основной целью разработки Комплекса является обеспечение надежного и точного мониторинга температурных параметров оборудования, а также измерение первичных токов, что позволяет своевременно выявлять отклонения от нормальных режимов работы и предотвращать аварии. Комплекс решает следующие ключевые задачи:

Непрерывный мониторинг температур контролируемых объектов и окружающей среды.
Измерение первичных токов для оценки состояния электрического оборудования.
Выдача аварийных сигналов при достижении критических значений температуры или опасных скоростей её изменения, а также при превышении допустимых уровней токов.
Анализ разностей температур на однотипных присоединениях.

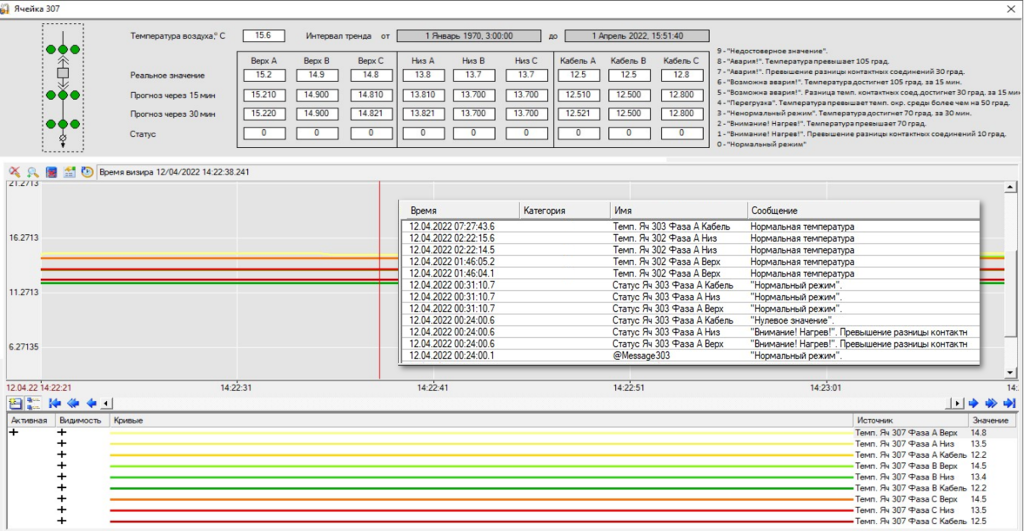

Отображение текущих показаний температуры и точек контроля, а также значения измеряемых токов.
Передача данных телеметрии на устройства верхнего уровня для дальнейшей обработки, архивации и анализа.
Архивирование, визуализация и аналитика данных, прогнозирование развития дефектов на уровне подстанций и распределительных устройств.

Функции

Система «ПАРМА КМТ» выполняет широкий спектр функций, направленных на повышение безопасности и эффективности работы энергетического оборудования:

Мониторинг температуры: непрерывное измерение температурных характеристик объектов и окружающей среды.
Измерение первичных токов: оценка состояния электрического оборудования путем измерения проходящих через него токов.
Выявление отклонений: оперативное обнаружение превышения установленных порогов температуры и скорости её роста, а также превышения допустимого уровня токов.
Анализ температурных различий: сравнение температур на однотипных элементах для своевременного обнаружения проблем.

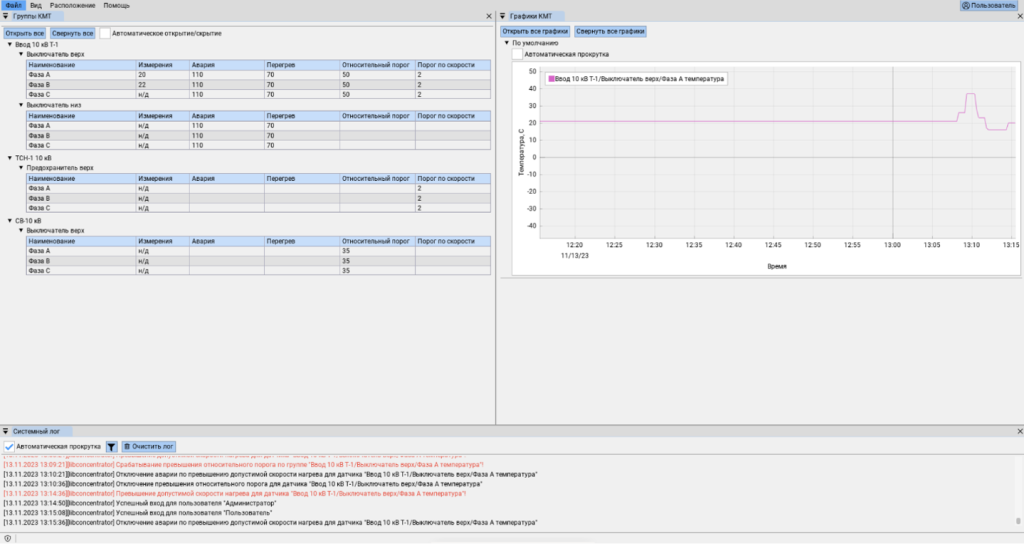

Отображение данных: вывод актуальных температурных показателей, точек контроля и значений измеряемых токов на дисплей.
Передача данных: отправка телеметрической информации о температурах и токах на верхние уровни управления по стандартному протоколу МЭК 60870-5-104.
Архивация и анализ: хранение полученных данных, их обработка и анализ для прогнозирования возможных неисправностей.

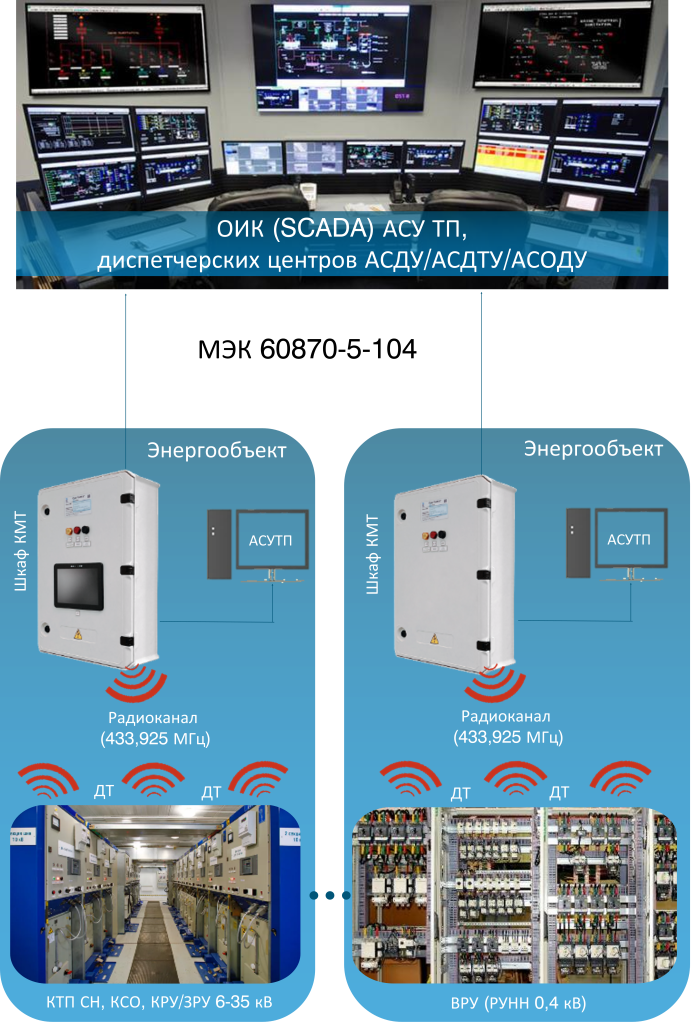

Структура

Система «ПАРМА КМТ» представляет собой распределенную двух/трехуровневую информационную систему, включающую:

Беспроводной канал передачи данных: обеспечивает передачу измерений температуры и токов на расстояния до 50 м (возможность расширения до 1000 м).

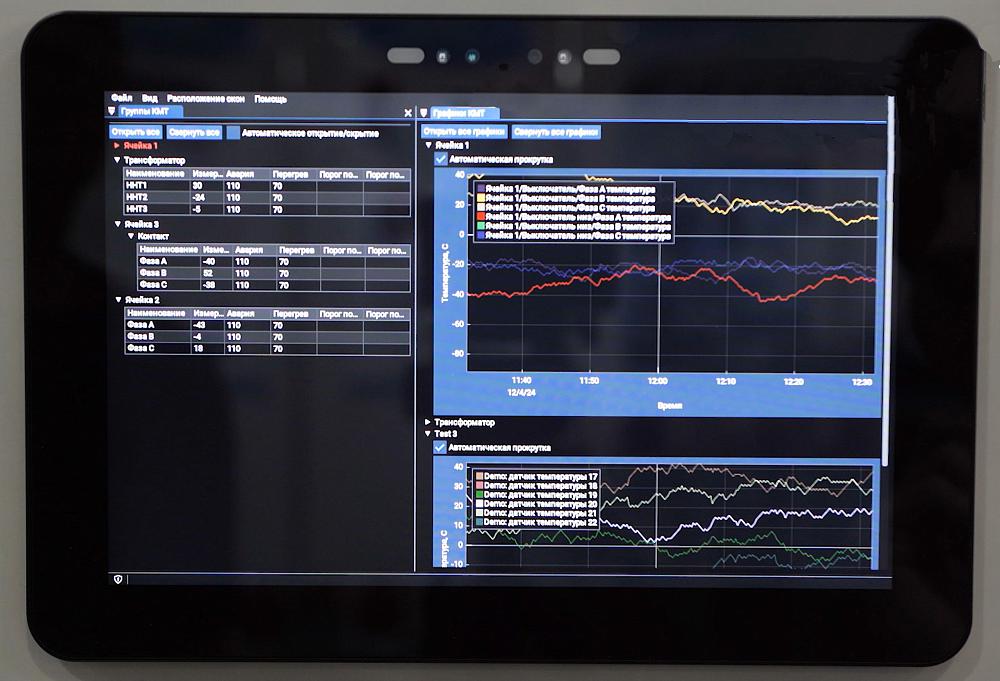

Человеко-машинный интерфейс: реализация местного интерфейса на панели АРМ для удобного взаимодействия оператора с системой.
Система аварийной сигнализации: выдача предупреждающих сигналов через «сухие» контакты в центральную сигнализацию или систему автоматизации технологических процессов (АСУ ТП) при обнаружении отклонений как по температурам, так и по электрическим параметрам.
Протокол передачи данных: использование протокола МЭК 60870-5-104 для обмена данными между различными уровнями системы.

Комплекс полностью готов к эксплуатации после монтажа и не требует дополнительных настроек, что делает его удобным и надежным решением для широкого спектра применений.
