Цифровой регистратор аварийных процессов ПАРМА РП4.12

Цифровой регистратор аварийных процессов ПАРМА РП4.12
Цифровой регистратор аварийных процессов ПАРМА РП4.12
Цифровой регистратор аварийных процессов ПАРМА РП4.12
Цифровой регистратор аварийных процессов ПАРМА РП4.12
Цифровой регистратор аварийных процессов ПАРМА РП4.12
Цифровой регистратор аварийных процессов ПАРМА РП4.12
Цифровой регистратор аварийных процессов ПАРМА РП4.12

Особенности конструкции и исполнения

·  компактный 16-канальный прибор с полным функционалом ПАРМА РП4.11 для использования в качестве УВИ(PMU), РАС, ОМП и МИП.

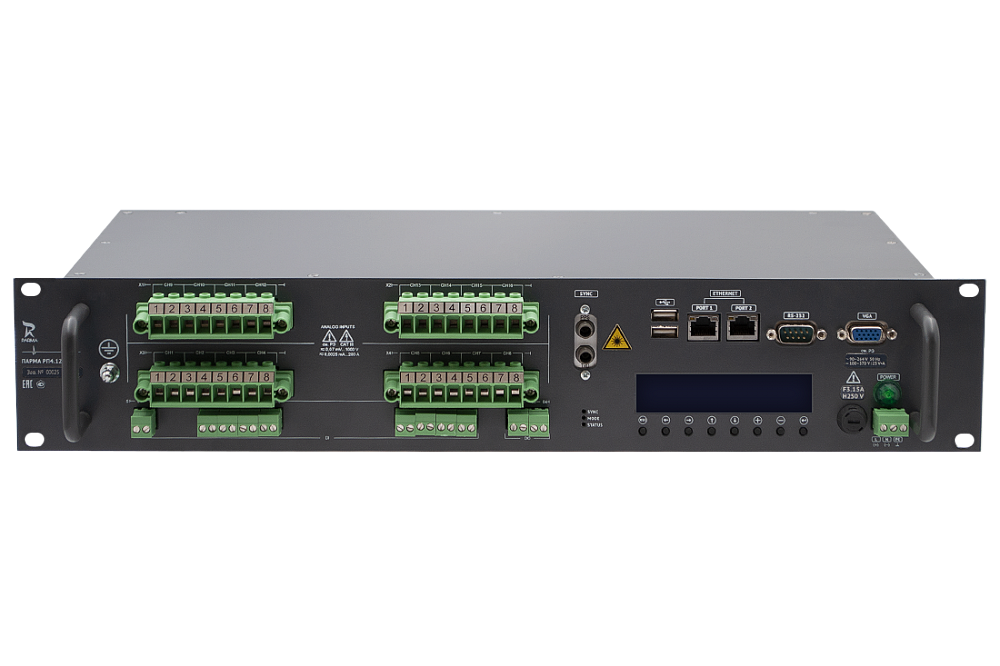

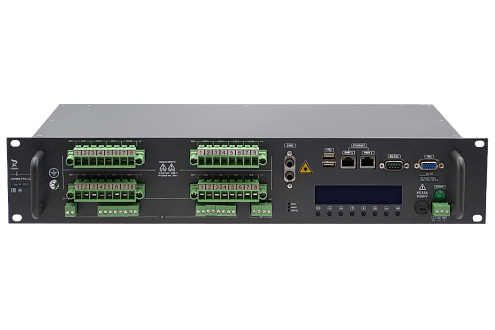

·  регистратор выполнен в виде моноблока в 19-ти дюймовом корпусе 2U с односторонним обслуживанием.
·  регистрация 16 аналоговых каналов для регистрации аварийных событий (РАС)
·  функционал УВИ(PMU) с возможностью подключения до двух присоединений
·  одновременное совмещение функционала УВИ(PMU) и РАС
·  32 дискретных канала
·  2 выходных дискретных сигнала для цепей сигнализации
· регистрация «цифровых» сообщений по протоколам МЭК61850-9.2 SV и МЭК61850-8.1GOOSE

Отличительные особенности

·  регистрация аварий, в том числе длительных, каскадных, с привязкой измерений к астрономическому времени с погрешностью 1 мкс
·  функции: РАС, УВИ/PMU, ОМП, МИП
·  широкий диапазон аналоговых входов: AC 0–200A, 0–460B,DC 0–25A, 0–650B
·  метрологически аттестованные высокие точности измерений с категорией качества А по ЭМС
·  годограф сопротивлений
·  частота дискретизации до 19200 Гц
·  применение для аварийной регистрации токов датчиков Vacuum Schmelse, передающих сигнал в широком частотном диапазоне, с малой угловой погрешностью, без потери постоянной составляющей
·  возможность удаленного и местного управления
·  гибкая логика уставок записи аварийных процессов
·  групповой пуск по сети
·  возможность одновременной регистрации аналоговых сигналов и «цифровых» сообщений в одном приборе


Функционал УВИ / PMU

·  поддерживают вычисление и передачу данных в режиме on-line по протоколу С37.118-2011
·  имеют два встроенных интерфейса Ethernet для подключения к ЛВС объекта установки
·  сохраняют данные для последующего доступа по FTP – режим off-line

Функциональные возможности

·  автоматическое определение в реальном времени поврежденной линии, вида короткого замыкания и расстояния; учет взаимоиндукций линий и отпаек с выводом на индикатор всех возможных решений
·  регистрация параметров электрических сетей в режиме «самописец»
·  автоматизированная поверка
·  режим «вольтметр» позволяет просматривать текущие значения аналоговых и дискретных сигналов на индикаторе
·  регистрация длительных каскадных аварийных процессов с предысторией
·  регистрация напряжений и сил токов любой формы в нормальных и аварийных режимах
·  регистрация аварийного процесса без «мертвой зоны»
·  пуск регистратора по симметричным составляющим нескольких присоединений, по действующему значению аналогового сигнала, по частоте, по гармоникам, по изменению любых дискретных сигналов
·  автоматическая передача аварийного файла и экспресс-отчета по каналу Ethernet
·  дистанционное управление, контроль и диагностика регистратора по локальным и телефонным сетям
·  дистанционное управление, контроль и диагностика регистратора по локальным и телефонным сетям
·  программное обеспечение доступа, анализа и сервиса, функционирующее в среде Win 95 и выше, протокол TCP/IP
·  мощная программная поддержка для анализа и печати аварийных процессов – Transcop
·  представление аварийного файла в форматах Comtrade и CSV для совместимости с другими устройствами и воспроизведения аварий
·  доступ по GSM модему, GPRS роутеру




Функция «Регистрация аварийных событий»

В функции «Регистрация аварийных событий» (РАС) регистратор должен работать в режимах «Измеритель», «Регистратор» и «Самописец».

Наименование

измеряемой

величины

Ед. изм.

Диапазон

измерений

Верхние

пределы

измерений

Пределы допускаемой погрешности измерения

приведенной1), (γ) %

относительной, (δ) %

абсолютной (∆)

Режим «Измеритель», « Регистратор» и «Самописец»

Напряжение постоянного тока

В

от 1,0·10-3 до 1000,0

0,2; 1,0; 20,0; 100,0; 200; 260,0; 420,0; 530,0; 650,0; 1400,0

γ=±0,05; при U≤0,1Uк

δ=±0,5; при U≥0,1Uк

Действующее значение напряжения переменного тока

В

от 0,7·10-3 до 1000,0

0,14;0,7;14,0; 70,0;140,0;180,0; 300,0; 350,0; 460,0; 1000,0

γ=±0,05; при U≤0,1Uк

δ=±0,5; при U≥0,1Uк

Сила постоянного тока

мА

от 3,5×10-2 до 3,0

8,0; 30,0

γ=±0,05; при I≤0,1Iк

δ=±0,5; при I≥0,1Iк

А

от 30,0×10-2 до 25,0

0,5; 1; 2,5; 5,0; 10,0; 16,0; 20,0;50,0;55,0; 170,0; 282,0

γ=±0,05; при I≤0,1Iк

δ=±0,5; при I≥0,1Iк

Действующее значение силы переменного тока

мА

от 2,5×10-2 до 20,0

5,0; 20,0

γ=±0,05; при I ≤0,1Iк

δ=±0,5; при I≥0,1Iк

А

от 2,0×10-2 до 200,02)

0,35; 0,7;2,0; 3,5;7,0; 11,0;14,0; 36,0; 60,0; 120,0; 200,0

γ=±0,05; при I≤0,1Iк

δ=±0,5; при I≥0,1Iк

Режим « Регистратор» и «Самописец»

Частота переменного тока

Гц

от 40,0 до 65,0

∆=±0,05

при U≥0,1Uк, I≥0,1Iк

Угол сдвига фаз между напряжением и током одной фазы основной частоты

градус

от 0 до 360

∆=±0,5

при U≥0,1Uк, I≥0,1Iк

Режим «Самописец»

Активная мощность по фазе (по трем фазам)

Вт

от 0 до Uк·Iк

от 0 до 3x(Uк·Iк)

Определяется выбранными пределами токов и напряжений

δ=±[0,5+0,05(Рки-1)]

при ƖcosϕƖ≥0,2

Реактивная мощность по фазе (по трем фазам)

вар

от 0 до Uк·Iк

от 0 до 3x(Uк·Iк)

δ=±[0,5+0,05(Qк/Qи-1)]

при ƖsinϕƖ≥0,2

Полная мощность по фазе (по трем фазам)

ВА

от 0 до Uк·Iк

от 0 до 3x(Uк·Iк)

δ=±[0,5+0,02(Sк/Sи-1)]

Примечание:

·  Uк (Iк) – конечное значение (верхний предел) диапазона измерения напряжения (силы тока),

·  Uи (Iи) – измеренное значение напряжения (силы тока).

·  Pк(Qк) (Sк)– конечное значение диапазона измеряемой активной/реактивной/полной мощности;

·  Pи (Qи) (Sи)– измеренное значение активной/ реактивной/полной мощности

1) – за нормирующее значение принимается конечное значение (верхний предел) диапазона измерения

2) – измерение силы тока свыше 30 А, на каналах 40, 60, 80, 100, 150 и 200 А по условиям термической стойкости осуществляется в течение 1 с


·  Чувствительность пуска по уровню измеряемых напряжений, сил токов, должна быть ± 0,5 % от предела измеряемой величины.

·  Чувствительность пуска по уровню измеряемой частоты (отклонения частоты)  должна быть не более ±0,005 Гц

·  Чувствительность пуска по уровню измеряемых симметричных составляющих действующего значения фазного напряжения прямой последовательности должна быть не более ±0,5 % от установленного значения уставки; обратной и нулевой последовательности не более ±1 % от установленного значения уставки.

·  Для пуска регистратора по уровню действующих значений симметричных составляющих напряжения и силы переменного тока (прямой, обратной и нулевой последовательности) могут быть использованы только каналы с одинаковыми пределами измерения действующего значения напряжения и силы переменного тока.

·  Чувствительность пуска по уровню измеряемых симметричных составляющих действующего значения силы фазного тока прямой последовательности должна быть не более ± 0,5 % от установленного значения уставки; обратной и нулевой последовательности не более ± 1 % от установленного значения уставки.

·  Регистратор должен обеспечивать измерение и пуск по n-ым гармоническим составляющим напряжения и тока при n = от 2 до 20 с коэффициентом искажения синусоидальности до 30 %, значение которого должен задавать пользователь при формировании условий пуска.

·  В режиме «Самописец» регистратор должен обеспечивать время усреднения от 0,1 до 5 с с шагом 0,1 с.

Функция «Синхронизированные векторные измерения»

Нормируемые метрологические характеристики функции «Синхронизированные векторные измерения» («СВИ») приведены в таблице:

Наименование

измеряемой

величины

Ед. изм.

Диапазон

измерений

Пределы допускаемой погрешности измерения

приведенной1), (γ) %

относительной, (δ) %

абсолютной  (∆)

Примечание


Действующее значение напряжения переменного тока

В

от 0,017 до 140,0

γ=±0,015%

при U≤0,15Uк

от 0,055 до 460,0

δ=±0,1%

при U≥0,15Uк

Действующее значение напряжения прямой последовательности

В

от 0 до 140,0

γ=±0,02%

при U≤0,15Uн

от 0 до 460,0

δ=±0,2%

при U≥0,15Uк

Действующее значение напряжения нулевой последовательности

В

от 0 до 140,0

γ=±0,02%

при U≤0,15Uк

от 0 до 460,0

δ=±0,2%

при U≥0,15Uк

Действующее значение напряжения обратной последовательности

В

от 0 до 140,0

γ=±0,02%

при U≤0,15Uк

от 0 до 460,0

δ=±0,2%

при U≥0,15Uк

Частота переменного тока

Гц

от 45,0 до 55,0

∆=±0,001

U≥0,1Uк

Действующее значение силы переменного тока

А

от 0,0004 до 2

γ=±0,02 %

при I≤0,1·Iк

от 0,0022 до 11

δ=±0,2%

при I≥0,1Iк

Действующее значение силы переменного тока прямой последовательности

А

от 0,0004 до 2

γ=±0,03 %

при I≤0,1·Iк

от 0,0033 до 11

δ=±0,3%

при I≥0,1Iк

Действующее значение силы переменного тока обратной последовательности

А

от 0,0004 до 2

γ=±0,03 %

при I≤0,1·Iк

от 0,0033 до 11

δ=±0,3%

при I≥0,1Iк

Действующее значение силы переменного тока нулевой последовательности

А

от 0,0004 до 2

γ =±0,03 %

при I≤0,1·Iк

от 0,0033 до 11

δ=±0,3%

при I≥0,1Iк

Угол сдвига фаз между напряжениями

°C

от 0 до 360

∆=±0,1

при U≥0,1Uк, I≥0,1Iк

Угол сдвига фаз между токами

°C

от 0 до 360

∆=±0,1

при U≥0,1Uк, I≥0,1Iк

Угол сдвига фаз между напряжением и током одной фазы основной частоты

°C

от 0 до 360

∆=±0,1

при U≥0,1Uк, I≥0,1Iк

Фазовый угол2)

°C

от 0 до 360

∆=±0,05

при U≥0,1Uк, I≥0,1Iк

Активная мощность по фазе
(по трем фазам)

Вт

от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк))

δ=±[0,25+0,02(Рки-1)]
при ƖcosϕƖ≥0,2

Активная мощность прямой, обратной и нулевой последовательности

Вт

от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк))

δ=±[0,3+0,03(Рки-1)]
при ƖcosϕƖ≥0,2

Реактивная мощность по фазе (по трем фазам)

вар

от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк))

δ=±[0,25+0,02(Qк/Qи-1)]
при ƖsinϕƖ≥0,2

Реактивная мощность прямой, обратной и нулевой последовательности

вар

от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк))

δ=±[0,3+0,03(Рки-1)]
при ƖsinϕƖ≥0,2

Полная мощность по фазе
(по трем фазам)

В·А

от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк))

δ=±[0,2+0,02(Sк/Sи-1)]

Полная мощность прямой обратной и нулевой последовательностей

В·А

от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк))

δ=±[0,25+0,025(Sк/Sи-1)]

Примечание:

·  Uн – номинальное действующее значение напряжения, определяется выбранным диапазоном измерений 140 В ( для Uф/Uмф =57,74/100 B) или 460 ( для Uф/Uмф =220/380 B)
·  Iн – номинальное действующее значение силы тока, определяется выбранным диапазоном измерений 1,4 (для Iф = 1 А); или 6,5 А (для Iф = 5 А)

·  Pк(Qк) (Sк)– конечное значение диапазона измеряемой активной/реактивной/полной мощности;
·  Pи (Qи) (Sи)– измеренное значение активной/ реактивной/полной мощности;
1) за нормирующее значение принимается конечное значение диапазона измерения
2) фазовый угол нуля градусов определяется как максимальное, положительное значение косинуса, совпадающего с 1 pps –UTC


·  Регистратор должен выполнять СВИ не менее чем по двум присоединениям и обеспечивать технические характеристики, удовлетворяющие требованиям СТО 59012820.29.020.011 для класса М.

·  Должна быть обеспечена передача данных СВИ и дискретных сигналов согласно IEEE C37.118.2-2011 с возможностью выбора темпа передачи данных из приведенного в стандарте ряда: 1, 10, 25 и 50 кадр/с.

·  Регистратор должен осуществлять измерение и передачу измеренных значений согласно таблице по протоколу С37.118:

Наименование параметра

Обозначение

Синхрофазоры

Синхрофазор напряжения фазы A

V_A

Синхрофазор напряжения фазы В

V_B

Синхрофазор напряжения фазы С

V_C

Синхрофазор тока фазы А

I_A

Синхрофазор тока фазы В

I_B

Синхрофазор тока фазы С

I_C

Синхрофазор напряжения прямой последовательности

V_1

Синхрофазор напряжения обратной последовательности

V_2

Синхрофазор напряжения нулевой последовательности

V_0

Синхрофазортока прямой последовательности

I_1

Синхрофазортока обратной последовательности

I_2

Синхрофазортока нулевой последовательности

I_0

Аналоговые сигналы

Частота напряжения фазы A

F_V_A

Частота напряжения фазы B




Комплект поставки изделия определяется техническим заданием заказчика на поставку.

Комплект поставки регистратора:

·  Блок измерительный*– 1 шт.

·  Комплект крепежа – 1 шт.

·  Вставка плавкая F3.15AH250V– 1 шт.

·  Внешний накопитель USB с ПО (дистрибутивный)– 1 шт.

·  Внешний накопитель USB с ПО (сервисный)– 1 шт.

·  «Программное обеспечение. Регистратор электрических процессов «ПАРМА РП4.12»(в т.ч. руководство пользователя, формуляр) – 1 комплект

·  «TRANSCOP». Универсальная программа просмотра, анализа и печати данных» (в т.ч. руководство пользователя – на бумажном носителе, СD-диск с программой TRANSCOP и эл. версией руководства пользователя, лицензионное соглашение и регистрационный купон и формуляр) – 1 комплект

·  РА1.004.012 РЭ «Регистратор электрических процессов «ПАРМА РП4.12». Руководство по эксплуатации– 1 шт.

·  РА1.004.012 ФО «Регистратор электрических процессов «ПАРМА РП4.12». Формуляр– 1 шт.

·  «Регистратор электрических процессов «ПАРМА РП4.12». Методика поверки – 1 шт. (на flash-накопителе)

Примечание:

* Исполнения блока измерительного приведены в таблице:



Децимальный номер КД

Вид синхронизации

Кол-во дискретных входов/выходов, шт.

Исполнение

корпуса

регистратора

РА2.703.059
NMEA PPS (RS-485)
с комплектом антенны и кабелем*
16 / 2
Одностороннее исполнение
РА2.703.059-01
IRIG-B (TTL)
16 / 2
РА2.703.059-02
IRIG-B и NMEA PPS (Optical)
16 / 2
РА2.703.059-03
NMEA PPS (RS-485)
с комплектом антенны и кабелем*
32 / 4
Двустороннее исполнение
РА2.703.059-04 IRIG-B (TTL) 32 / 4
РА2.703.059-05 IRIG-B и NMEA PPS (Optical) 32 / 4
* Длина кабеля уточняется при заказе, максимальная длина - 150 м.
