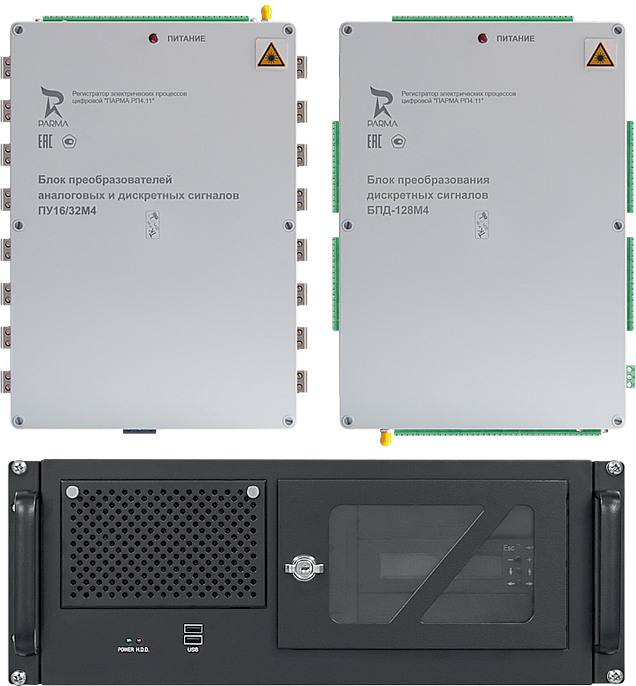

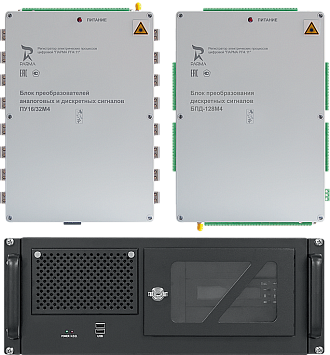

Цифровой регистратор аварийных процессов

ПАРМА РП4.11

Особенности конструкции и исполнения

· многоканальность, подключение к основному регистрирующему блоку по оптоволоконным кабелям до 9 преобразующих устройств ПУ/ БПД ( с возможностью подключения до 144 аналоговых и 1152 дискретных каналов) (каждое 16 аналоговых/ 32 дискретных сигнала)
· Web-интерфейс
· Ethernet (2 порта), USB 2.0, RS232

· протоколы связи с АСУ ТП: ОРС, МЭК 870-5-104, МЭК 61850-8.1MMS
· регистрация «цифровых» сообщений по протоколам МЭК61850-9.2 SV и МЭК61850-8.1GOOSE

· распределенная по объекту установки структура и алгоритмическая обработка

Отличительные особенности

· регистрация аварий, в том числе длительных, каскадных, с привязкой измерений к астрономическому времени с погрешностью 1 мкс
· функции: РАС, УВИ/PMU, ОМП, МИП
· широкий диапазон аналоговых входов: AC 0–200 A, 0–460 B, DC 0–25 A, 0–650 B
· метрологически аттестованные высокие точности измерений с категорией качества по А по ЭМС
· частота дискретизации до 19200 Гц
· применение для аварийной регистрации токов датчиков Vacuum Schmelese, передающих сигнал в широком частотном диапазоне, с малой угловой погрешностью, без потери постоянной составляющей
· возможность удаленного и местного управления
· гибкая логика уставок записи аварийных процессов
· групповой пуск по сети

Функционал УВИ/PMU

· поддерживает вычисление и передачу данных в режиме on-line по протоколу С37.118-2011
· имеет 2 встроенных интерфейса Ethernet для подключения к ЛВС объекта установки
· сохраняет данные для последующего доступа по FTP – режим off-line
· подключение до 9 присоединений к одному устройству с возможностью распределенной по объекту установки

Актуальное программное обеспечение на прибор можно скачать в разделе "Программное обеспечение".

СИСТЕМЫ МОНИТОРИНГА ПЕРЕХОДНЫХ ПРОЦЕССОВ (СМПР)

ООО «ПАРМА» выполняет полный комплекс работ по созданию СМПР «под ключ»:

- обследование объекта, энергосистемы

- разработка и согласование технического задания

- выполнение технорабочего проекта

- изготовление оборудования, поставка на объект

- проведение строительно-монтажных работ

- выполнение полного комплекса пусконаладочных работ

- разработка ПМИ, аттестация измерительных каналов, проведение испытаний

- проведение опытной и ввод в промышленную эксплуатацию

- гарантийное и дальнейшее сервисное обслуживание

В предлагаемых системах применяются:

Регистратор ПАРМА РП4.11 в качестве УВИ/PMU

• ПО TransWave – предназначено для реализации функционала единого объектового сервера сбора, обработки и передачи информации о переходных режимах работы электроустановки как КСВД, так и сбора файлов аварийных осциллограмм по протоколу стандарта МЭК 61850-8-1 MMS

• WAProtector – программный комплекс верхнего уровня СМПР (уровень энергосистемы). Служит платформой для создания комплексов активно-адаптивного управления электроэнергетическими режимами WACS и WAPS. Позволяет эффективно решать целый ряд задач в режиме реального времени:

- контроль запаса устойчивости и пропускной способности на основе измерений фазных углов напряжения в узлах энергосистемы

- мониторинг низкочастотных колебаний и оценка колебательной устойчивости

- выявление и идентификация источников низкочастотных колебаний

- мониторинг стабильности напряжений

Метрологические характеристики регистратора «Исполнения 1» функции «УСВИ»

Наименование измеряемой величины	Диапазон измерений	Пределы допускаемой погрешности измерения приведенной¹⁾ , (γ) % относительной, (δ) % абсолютной (Δ)	Примечание
Действующее значение напряжения переменного тока, В	от 0,017 до 140,0 от 0,055 до 460,0	γ=±0,015%	при U≤0,15U_н
Действующее значение напряжения переменного тока, В	от 0,017 до 140,0 от 0,055 до 460,0	δ=±0,1%	при U≥0,15U_н
Действующее значение напряжения прямой последовательности, В	от 0 до 140,0 от 0 до 460,0	γ=±0,02%	при U≤0,15U_н
	от 0 до 140,0 от 0 до 460,0	δ=±0,2%	при U≥0,15U_н
Действующее значение напряжения нулевой последовательности, В	от 0 до 140,0 от 0 до 460,0	γ=±0,02%	при U≤0,15U_н
	от 0 до 140,0 от 0 до 460,0	δ=±0,2%	при U≥0,15U_н
Действующее значение напряжения обратной последовательности, В	от 0 до 140,0 от 0 до 460,0	γ=±0,02%	при U≤0,15U_н
	от 0 до 140,0 от 0 до 460,0	δ=±0,2%	при U≥0,15 U_н
Частота переменного тока, Гц	от 45,0 до 55,0	Δ=±0,001	при U≥0,1U_н, I≥0,1I_н
Действующее значение силы переменного тока, А	от 2,5×10^-2 до 6,5	γ=±0,02 %	при I≤0,1I_н
Действующее значение силы переменного тока, А	от 2,5×10^-2 до 6,5	δ=±0,2%	при I≥0,1I_н
Действующее значение тока прямой последовательности, А	от 0 до 6,5	γ=±0,03 %	при I≤0,1I_н
Действующее значение тока прямой последовательности, А	от 0 до 6,5	δ=±0,3%	при I≥0,1I_н
Действующее значение тока обратной последовательности, А	от 0 до 6,5	γ=±0,03 %	при I≤0,1I_н
Действующее значение тока обратной последовательности, А	от 0 до 6,5	δ=±0,3%	при I≥0,1I_н
Действующее значение тока нулевой последовательности, А	от 0 до 6,5	γ=±0,03 %	при I≤0,1I_н
Действующее значение тока нулевой последовательности, А	от 0 до 6,5	δ=±0,3%	при I≥0,1I_н
Угол сдвига фаз между напряжениями, градус	от 0 до 360	Δ=±0,1	при U≥0,1U_н
Угол сдвига фаз между токами, градус	от 0 до 360	Δ=±0,1	при I≥0,1I_н
Угол сдвига фаз между напряжением и током одной фазы основной частоты, градус	от 0 до 360	Δ=±0,1	при U≥0,1U_н, I≥0,1I_н
Фазовый угол²⁾, градус		Δ=±0,05	при U≥0,1U_н, I≥0,1I_н
Активная мощность, Вт по фазе (по трем фазам)	от 0 до U_к·I_к от 0 до 3x(U_к·I_к)	δ=±[0,25+0,02·(Р_к/Р_и-1)] при Ι cos φ Ι ≥0,2	Определяется выбранными пределами токов и напряжений
Активная мощность, Вт прямой, обратной и нулевой последовательности	от 0 до U_к·I_к	δ=±[0,3+0,03·(Р_к/Р_и-1)] при Ι cos φ Ι ≥0,2
Реактивная мощность, вар по фазе (по трем фазам)	от 0 до U_к·I_к от 0 до 3x(U_к·I_к)	δ=±[0,25+0,02·(Q_к/Q_и-1)] при Ι sin φ Ι ≥0,2
Реактивная мощность, вар прямой, обратной и нулевой последовательности	от 0 до U_к·I_к	δ=±[0,3+0,03·(Q_к/Q_и-1)] при Ι sin φ Ι ≥0,2
Полная мощность, В·А по фазе (по трем фазам)	от 0 до U_к·I_к от 0 до 3x(U_к·I_к)	δ=±[0,2+0,02·(S_к/S_и-1)]
Полная мощность, В·А прямой обратной и нулевой последовательностей	от 0 до U_к·I_к	δ=±[0,25+0,025·(S_к/S_и-1)]
Примечание: – U_н – номинальное действующее значение напряжения, определяется выбранным диапазоном измерений 140 В ( для U_ф/U_мф =57,74/100 B) или 460 ( для U_ф/U_мф =220/380 B) – I_н – номинальное действующее значение силы тока, определяется выбранным диапазоном измерений 1,4 А (для I_ф = 1 А); или 6,5 А (для I_ф = 5 А); – Pк(Qк) (Sк)– конечное значение диапазона измеряемой активной/реактивной/полной мощности; – Pи (Qи) (Sи)– измеренное значение активной/ реактивной/полной мощности; ¹⁾ – за нормирующее значение принимается конечное значение диапазона измерения; ²⁾ абсолютный угол синхронизированного вектора, равный углу между основной гармоникой фазного тока (напряжения) и условной косинусоидой промышленной частоты, фаза которой равна нулю при смене секунд всемирного координированного времени

Метрологические характеристики регистратора «Исполнения 2» функции «УСВИ»

Наименование измеряемой величины	Диапазон измерений	Пределы допускаемой погрешности измерения приведенной¹⁾ , (γ) % относительной, (δ) % абсолютной (Δ)	Примечание
Напряжение постоянного тока, В	от -0,2 до +0,2 от -1000,0 до +1000,0	γ=±0,015	при U_и≤0,15U_к
Напряжение постоянного тока, В	от -0,2 до +0,2 от -1000,0 до +1000,0	δ=±0,1	при U_и≥0,15U_к
Действующее значение напряжения переменного тока, В	от 0,021 до 140,000 от 0,069 до 460,0	γ=±0,015	при U_и≤0,15U_к
Действующее значение напряжения переменного тока, В	от 0,021 до 140,000 от 0,069 до 460,0	δ=±0,1	при U_и≥0,15U_к
Действующее значение напряжения прямой последовательности, В	от 0,028 до 140,000 от 0,092 до 460,0	γ=±0,02	при U_и≤0,15U_к
	от 0,028 до 140,000 от 0,092 до 460,0	δ=±0,2	при U_и≥0,15U_к
Действующее значение напряжения нулевой последовательности, В	от 0,028 до 140,000 от 0,092 до 460,0	γ=±0,02	при U_и≤0,15U_к
	от 0,028 до 140,000 от 0,092 до 460,0	δ=±0,2	при U_и≥0,15U_к
Действующее значение напряжения обратной последовательности, В	от 0,028 до 140,000 от 0,092 до 460,0	γ=±0,02	при U_и≤0,15U_к
	от 0,028 до 140,000 от 0,092 до 460,0	δ=±0,2	при U_и≥0,15U_к
Частота переменного тока, Гц	от 45,0 до 55,0	Δ=±0,001	при U_и≥0,1U_к, I_и≥0,1I_к
Действующее значение силы переменного тока, А	от 0,0004 до 2,0000 от 0,0022 до 11,0000	γ=±0,02	при I_и≤0,1I_к
Действующее значение силы переменного тока, А	от 0,0004 до 2,0000 от 0,0022 до 11,0000	δ=±0,2	при I_и≥0,1I_к
Действующее значение тока прямой последовательности, А	от 0,0006 до 2,0000 от 0,0033 до 11,0000	γ=±0,03	при I_и≤0,1I_к
Действующее значение тока прямой последовательности, А	от 0,0006 до 2,0000 от 0,0033 до 11,0000	δ=±0,3	при I_и≥0,1I_к
Действующее значение тока обратной последовательности, А	от 0,0006 до 2,0000 от 0,0033 до 11,0000	γ=±0,03	при I_и≤0,1I_к
Действующее значение тока обратной последовательности, А	от 0,0006 до 2,0000 от 0,0033 до 11,0000	δ=±0,3	при I_и≥0,1I_к
Действующее значение тока нулевой последовательности, А	от 0,0006 до 2,0000 от 0,0033 до 11,0000	γ=±0,03	при I_и≤0,1I_к
Действующее значение тока нулевой последовательности, А	от 0,0006 до 2,0000 от 0,0033 до 11,0000	δ=±0,3	при I_и≥0,1I_к
Фазовый угол²⁾, градус	от 0 до 360	Δ=±0,05	при U_и≥0,1U_н, I_и≥0,1I_н
Угол сдвига фаз между напряжением (током) и током (напряжением) основной частоты, градус	от 0 до 360	Δ=±0,1	при U_и≥0,1U_к, I_и≥0,1I_к
Активная мощность, Вт по фазе (по трем фазам)	от 0 до U_К·I_К (от 0 до 3·(U_К·I_К))	δ=±[0,25+0,02× ×(Р_к/Р_и-1)]	при Ι cos φ Ι ≥0,2
Активная мощность , Вт прямой, обратной и нулевой последовательности	от 0 до U_К·I_К	δ=±[0,3+0,03× × (Р_к/Р_и-1)]	при Ι cos φ Ι ≥0,2
Реактивная мощность, вар по фазе (по трем фазам)	от 0 до U_К·I_К (от 0 до 3·(U_К·I_К))	δ=±[0,25+0,02× ×(Q_к/Q_и-1)]	при Ι sin φ Ι ≥0,2
Реактивная мощность, вар прямой, обратной и нулевой последовательности	от 0 до U_К·I_К	δ=±[0,3+0,03× ×(Q_к/Q_и-1)]	при Ι sin φ Ι ≥0,2
Полная мощность, В·А по фазе (по трем фазам)	от 0 до U_К·I_К (от 0 до 3·(U_К·I_К))	δ=±[0,2+0,02× ×(S_к/S_и-1)]
Полная мощность, В·А прямой обратной и нулевой последовательностей	от U_Н·I_Н до U_К·I_К	δ=±[0,25+0,025× ×(S_к/S_и-1)]
Примечание: – U_н – номинальное действующее значение напряжения, определяется выбранным диапазоном измерений 140 В ( для U_ф/U_мф =57,74/100 B) или 460 ( для U_ф/U_мф =220/380 B) – I_н – номинальное действующее значение силы тока, определяется выбранным диапазоном измерений 2 А (для I_ф = 1 А); или 11 А (для I_ф = 5 А); – Uк (Iк) Pк (Qк) (Sк)– конечное значение (верхний предел) диапазона измерения напряжения (силы тока), активной/реактивной/полной мощности; – Uи (Iи), Pи (Qи) (Sи)– измеренное значение напряжения (силы тока), активной (реактивной, полной) мощности; ¹⁾ – за нормирующее значение принимается конечное значение (верхний предел) диапазона измерения; ²⁾ абсолютный угол синхронизированного вектора, равный углу между основной гармоникой фазного тока (напряжения) и условной косинусоидой промышленной частоты, фаза которой равна нулю при смене секунд всемирного координированного времени.

Справочные технические характеристики

Частота дискретизации

Регистратор обеспечивает возможность выбора частоты дискретизации измерений: 1600, 2400, 3200, 4800, 6400, 9600 или 19200 Гц (при выведенной из работы функции приема данных SV).

При вводе в работу функции приема данных SV Регистратор производит регистрацию всех данных с частотой дискретизации 4 кГц (МЭК 61850-9-2 LE) или 4,8 кГц (корпоративный профиль ПАО "ФСК ЕЭС" МЭК 61850).

Потребляемая мощность аналоговыми входами блоков ПУ16/32М4

Потребляемая мощность измерительными модулями напряжения и силы переменного тока не превышает 0,5 ВА в соответствии с СТО 34.01-4.1-002-2017.

Входное сопротивление измерительных модулей напряжения постоянного тока, рекомендуемых для контроля напряжения ЩПТ (HV-460/650 и HVII-460/650) составляет не менее 1,7 МОм, что соответствует требованиям СТО 34.01-4.1-002-2017 к входному сопротивлению цепей измерительных каналов напряжения постоянного тока.

Масса и габаритные размеры

Масса и габаритные размеры блоков Регистратора, ГЛОНАСС/GPS антенны

Изделие	Характеристика
Изделие	Габаритные размеры (В×Ш×Г), мм, не более	Масса, кг, не более
Блоки Регистратора "Исполнения 1"
Блок регистрации	180×483×479	20,0
Блок ПУ16/32М4	406×290×130	4,5
Блок БПД-128М4	406×290×130	3,0
Блоки Регистратора "Исполнения 2"
Блок регистрации	133×483×268	4,5
Блок ПУ16/32М4	85×485×270	4,5
Блок БПД-128М4	85×485×270	4,5
Оборудование, единое для всех исполнений регистратора
Блок БС-4	137×109×57	1,0
ГЛОНАСС/GPS антенна	104×85×104	0,3

Надежность

Средняя наработка на отказ – 125 000 ч ("Исполнение 1"), 130 000 ч ("Исполнение 2").

Среднее время восстановления работоспособного состояния, после определения неисправности – не более 3 ч.

Средний срок службы 30 лет, при условии замены комплектующих изделий, модулей и устройств, выработавших свой срок службы.

Электропитание Регистратора

Характеристика

Блок регистрации

Блок

ПУ16/32М4

Блок

БПД-128М4

Блок

БС-4

Диапазон напряжения электропитания, В

– для исполнений U_пит = 220 В*:

· постоянного тока

· переменного тока (действующее значение)

– для исполнений U_пит = 110 В*:

· постоянного тока

от 110 до 300

от 85 до 265

от 55 до 121

Номинальная частота переменного тока, Гц

Потребляемая мощность, В×А (Вт), не более

* – см. таблицу 1 (стр. 6) РЭ

Регистратор выдерживает перерывы электропитания без перезагрузки в течение 1 с по ГОСТ Р 51317.6.5.

Комплект поставки изделия определяется техническим заданием заказчика на поставку.

Базовый комплект поставки регистратора:

· блок регистрации – 1 шт.

· блок ПУ16/32М4 – 2 шт.

· блок БПД-128М4 – 1 шт.

· блок БС-4 – 1 шт.

· антенна с комплектом монтажным – 1 комплект

· flash-накопитель USB дистрибутивный «Программное обеспечение регистратора

электрических процессов цифрового РП 4.11» – 1 шт.

· flash-накопитель USB сервисный – 1 шт.

· кабель волоконно-оптический магистральный – 1 шт.

· кабель антенны* – 15 м

· устройство четырехканальное У4К** – 1 шт.

· устройство одноканальное У1К** – 1 шт.

· розетка телефонная RJ11** – 1 шт.

· Руководство по эксплуатации РА1.004.011 РЭ – 1 шт.

· Формуляр РА1.004.011ФО – 1 шт.

· Методика поверки РА1.004.011МП - 1 шт.

· схема электрическая подключения РА1.004.011 Э5 – 1 экз.

· «Программное обеспечение. Регистраторов электрических процессов цифровых

«ПАРМА РП 4.11» (книга, формуляр) – 1 комплект

· «TRANSCOP». Универсальная программа просмотра, анализа и печати данных» (в т.ч. руководство пользователя – на бумажном носителе, СD-диск с программой TRANSCOP и эл.версией руководства пользователя, лицензионное соглашение и регистрационный купон и формуляр) – 1 комплект

· Шкаф регистратора ***

Примечание:

*длина кабеля антенны уточняется при заказе, максимально 150 м

** – поставляется по требованию заказчика

*** - конструктив RITTAL или FEAG общепромышленный или сейсмостойкий, уточняется при заказе

Комплект блока регистрации:

· блок регистрации – 1 шт.

· ключ панели управления блока регистрации – 2 шт.

· комплект розетки сетевой – 1 шт.

· шнур сетевой – 1 шт.

· винт крепежный DIN 3,4x6 – 2 шт.

· упаковочная коробка – 1 шт.

Комплект блока ПУ16/32М4:

· блок ПУ16/32М4 – 1 шт.

· кабель волоконно-оптический Рatch-cord – 1 шт.

· саморез DIN7981 5,5х19 – 6 шт.

· вставка плавкая 3,15 А – 2 шт.

· формуляр РА2.703.047 ФО – 1 шт.

· упаковочная коробка – 1 шт.

Комплект блока БПД-128М4:

· блок БПД-128М4 – 1 шт.

· кабель волоконно-оптический Рatch-cord – 1 шт.

· саморез DIN7981 5,5х19 – 6 шт.

· вставка плавкая 2 А – 2 шт.

· формуляр РА2.703.049ФО – 1 шт.

· упаковочная коробка – 1 шт.

Комплект блока БС-4:

· блок БС-4 – 1 шт.

· кабель волоконно-оптический Рatch-cord – 1 шт.

· саморез DIN7981 5,5х19 – 4 шт.

· формуляр РА2.703.048ФО – 1 шт.

· Комплект шкафа определяется согласно техническому заданию Заказчика, примерный перечень для базового комплекта приведен в приложении Е руководства по эксплуатации ПАРМА РП4.11.

· В шкафу может быть размещено дополнительное оборудование по согласованию с Заказчиком.
