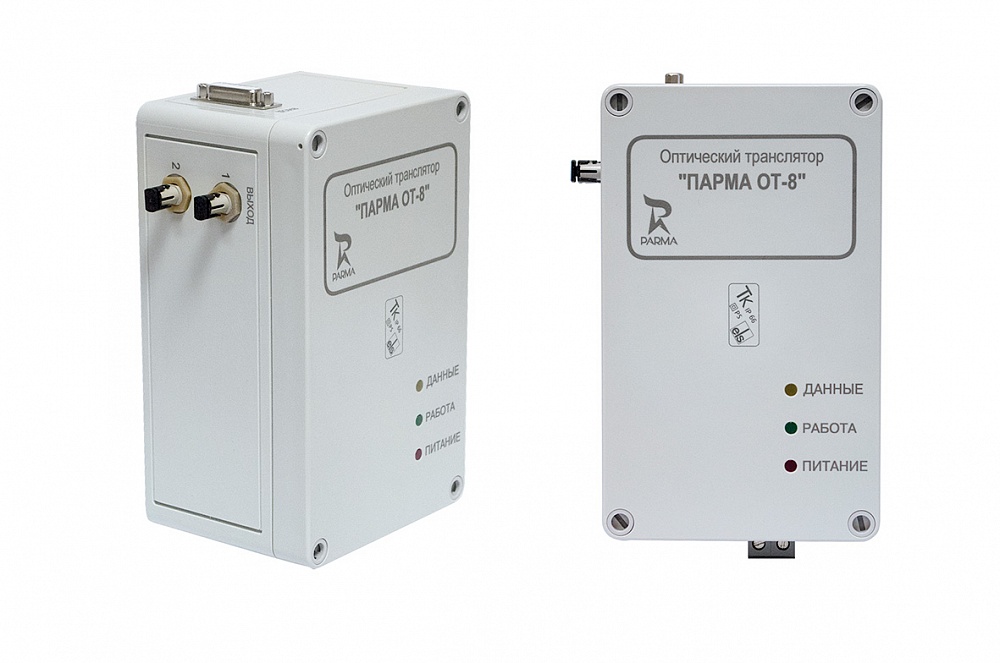

Оптический ретранслятор ПАРМА ОТ-8

Оптический ретранслятор ПАРМА ОТ-8
Оптический ретранслятор ПАРМА ОТ-8

Назначение и функции:

·        Передача сигналов точного времени по протоколу IRIG-B удаленным абонентам по оптическим каналам связи до 1 км

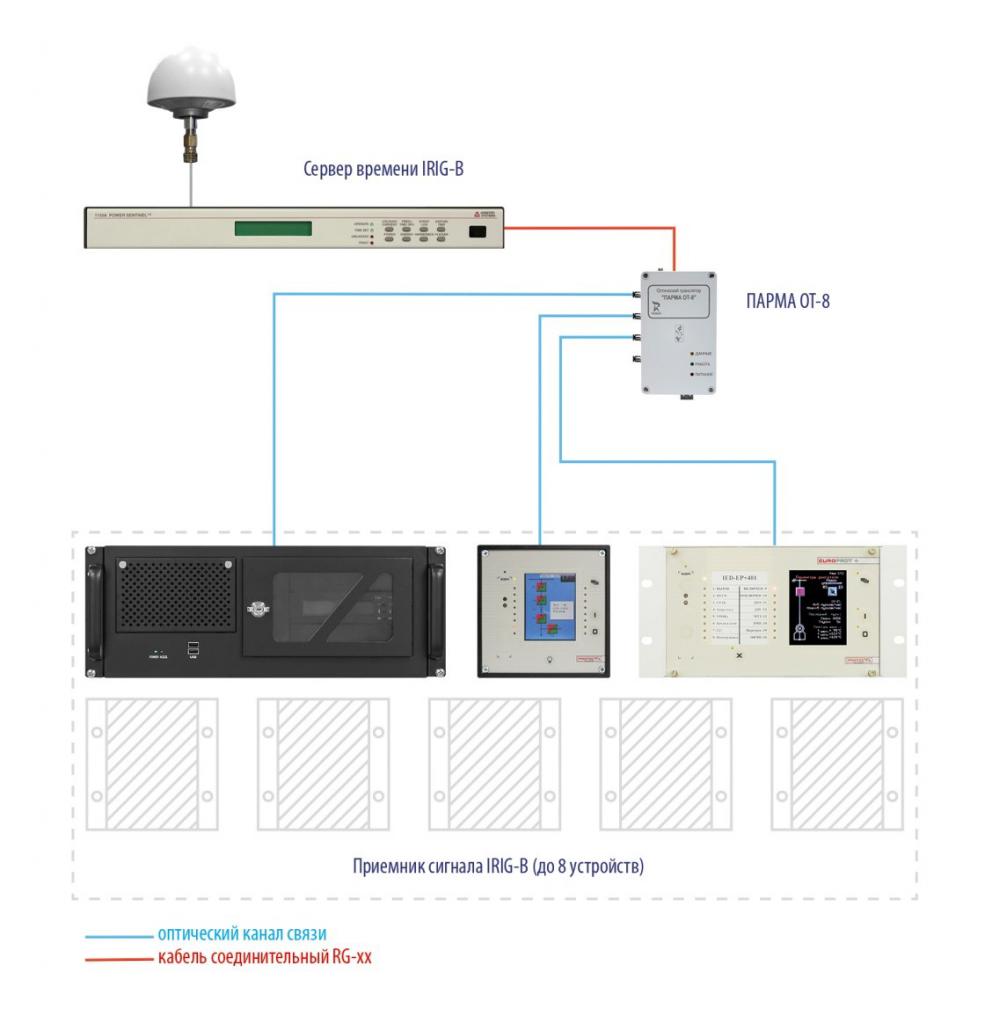

·        Ретрансляция сигналов на несколько каналов, тем самым обеспечение подключения от одного до восьми устройств к одному серверу времени


ПАРМА ОТ-8 является полностью автоматизированным стационарным устройством, не требующим настройки и управления.

* Входной сигнал:

·        порог срабатывания «1» – 3,5 В

·        порог срабатывания «0» – 1 В

* Физический уровень сигналов IRIG-B (Inter Range Instrumentation Group – стандарт формата передачи временных кодов) – от 0 до 5 В, немодулированный.

* Максимальное удаление регистратора от системы по оптокабелю – 1 км.

* Сопротивление изоляции во всех случаях не менее 2 МОм.

Справочные технические характеристики системы:

Наименование характеристики Ед. изм. Оптический транслятор
Максимальное количество регистраторов по оптическому соединению шт. 8
Тип оптического разъёма - ST
Оптическая линия многомодовая - 62,5/125
Длина волны нм 820
Потребляемая мощность, не более В∙А 10
Габаритные размеры, не более мм 240х130х95
Масса, не более кг 1,5


* Нормальные условия применения оптического транслятора по ГОСТ 15150:

·        номинальная температура окружающего воздуха 20 °С

·        допускаемое отклонение температуры окружающего воздуха ±5 °С

·        относительная влажность воздуха от 30 до 80

·        атмосферное давление от 84 до 106,7 кПа


* Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 3 по ГОСТ 15150 при следующих рабочих условиях применения:

·        температура окружающего воздуха от 0 до плюс 55 °С

·        относительная влажность воздуха 90 % при 30 °С

·        атмосферное давление от 84 до 106,7 кПа


* Срок службы оптического транслятора не менее 15 лет.


Наименование

Обозначение

Кол-во

Оптический транслятор ПАРМА ОТ-8

РА2.703.053

1 шт.

Кабель соединительный



1 шт

Оптический транслятор ПАРМА ОТ-8, Паспорт



1 экз.

Комплект оптического канала

***

Саморез 5,5х19 DIN7981

4 шт.

Тара упаковочная



1 шт.

* - Поставляется по отдельному заказу.

Примечание:

*** - в зависимости от месторасположения абонентов, комплект оптического канала может быть представлен следующими типа- ми кабелей:

−            оптические устройства У1К; У2К; УК2М; УК4; У4КМ;

−            кабель волоконно-оптический Patch-cord 1,5 м;

−            кабель волоконно-оптический магистральный;

−            кабель волоконно-оптический бронированный.

Количество и типы кабелей и оптических преобразователей в комплекте оптического канала могут быть разными и определя- ются требованиями заказчика.
