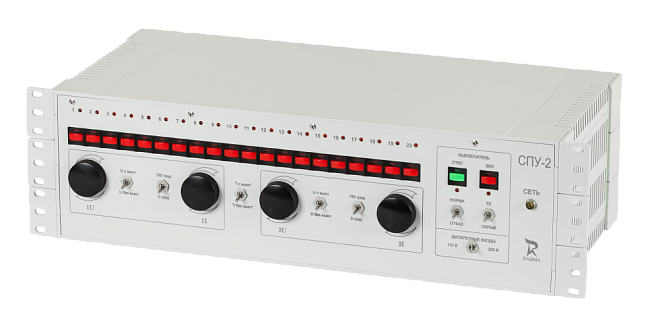

Устройство проверки микропроцессорных блоков релейной защиты СПУ-2

Устройство проверки микропроцессорных блоков релейной защиты СПУ-2
Устройство проверки микропроцессорных блоков релейной защиты СПУ-2
Устройство проверки микропроцессорных блоков релейной защиты СПУ-2

Позволяет существенно упростить процедуру  проверки, настройки и демонстрации микропроцессорных блоков релйной защиты.

 Внешние подключения

Подключение дискретных сигналов к стенду осуществляются с помощью клеммных соединителей. Соединители расположены на задней панели стенда и обеспечивают подключение к каждому контакту проводников сечением до 1,5 мм². Аналоговые сигналы подключаются к винтовым клеммным соединителям проводом с сечением до 4 мм².

Аналоговые сигналы

Стенд содержит два источника тока с максимальным выходным током до 25 А и два источника напряжения с максимальным выходным напряжением до 160 В. Выходное напряжение может выдаваться синфазно с током, а может быть развернуто относительно его на 180°.

Имитатор выключателя

Также стенд содержит имитатор высоковольтного выключателя, который позволяет имитировать как нормальную работу выключателя с выдачей сигналов РПО/РПВ, так и различные его неисправности.

Дискретные сигналы

Со стенда можно подать напряжение на дискретные входы микропроцессорных блоков РЗА с уровнем напряжения 110 или 220 В постоянного тока. Всего к стенду может быть подключено до 20 дискретных входов и до 20 дискретных выходов от блоков РЗА.

Конструкция

Стенд выполнен в пластиковом корпусе. Его конструкция позволяет использовать его как в настольном исполнении, так и монтировать в стандартную 19" стойку.

Основные параметры

    питание стенда осуществляется от сети переменного тока напряжением 220 В, 50 Гц;

    потребляемая мощность - не более 150 В⋅А;

    габаритные размеры стенда не более 437 х 135 х 230 мм;

    лицевая панель стенда - 482 х 130 мм;

    масса стенда - не более 3,7 кг.

Использование стенда позволяет существенно упростить процедуру демонстрации, проверки и настройки микропроцессорных блоков релейной защиты. Стенд позволяет проверить такие защиты, как МТЗ и ОЗЗ, в том числе направленные, ЗМН, ЗПН, ЗОФ. С помощью стенда можно легко проверить функции автоматики блоков РЗА, например, УРОВ, АПВ, АВР и т. п.


Схема внешних подключений стенда СПУ-2.png
