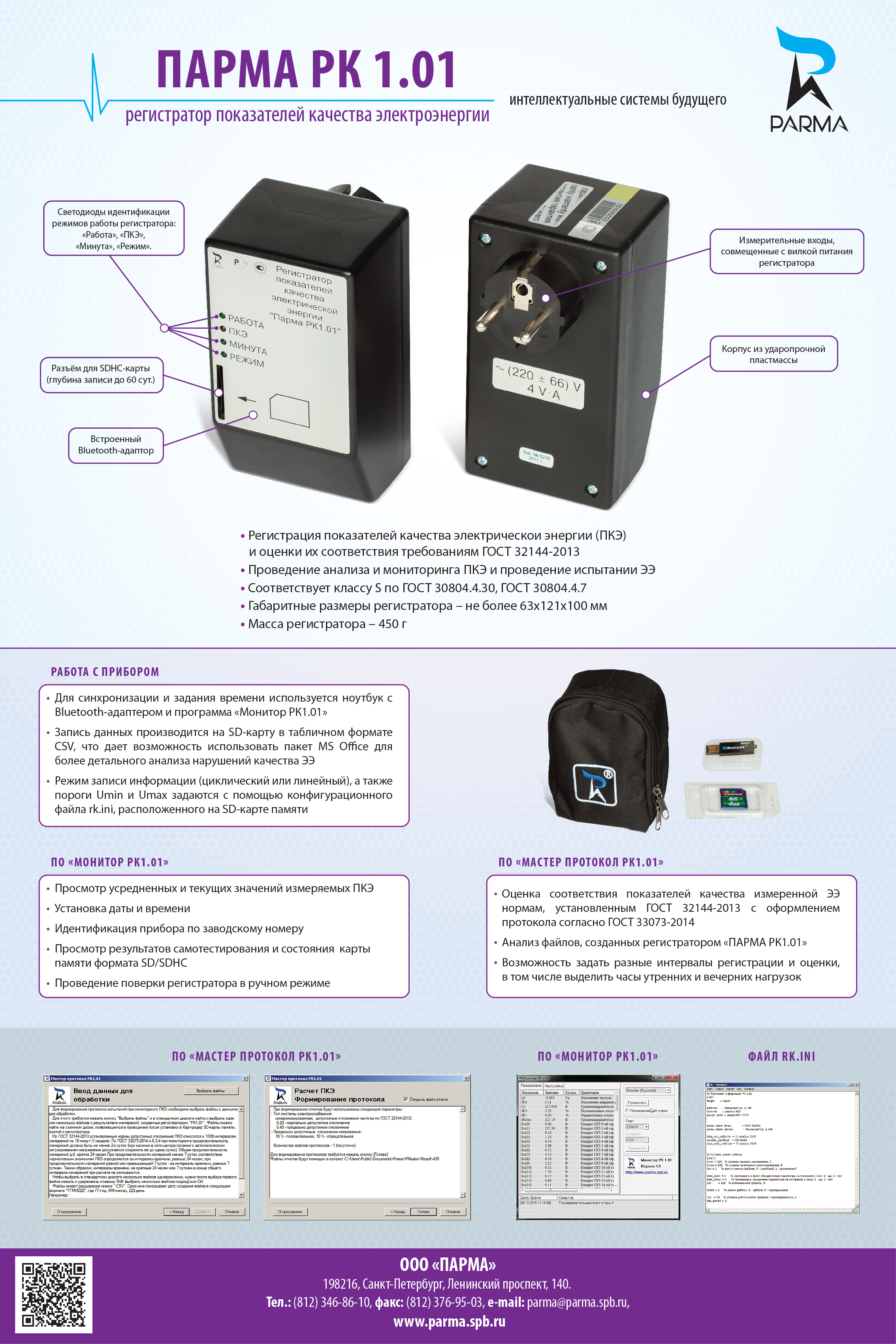

Регистратор качества электроэнергии

ПАРМА РК1.01

ПАРМА РК1.01
ПАРМА РК1.01
ПАРМА РК1.01
ПАРМА РК1.01
ПАРМА РК1.01
ПАРМА РК1.01
ПАРМА РК1.01
ПАРМА РК1.01
ПАРМА РК1.01
Заказать

Назначение. Область применения

· непрерывный мониторинг сети 220 В

· выявление проблем с электроснабжением в отдельно взятой квартире, фирме или ТСЖ

· проведение проверок и выяснение источника ухудшения качества электроэнергии в многоквартирных домах, в ТСЖ, в бизнес-центрах

· формирование экспертной базы при разрешении (в судебном или досудебном порядке) конфликтов между энергосбытовыми организациями и потребителями - физическими лицами

· обоснование причин выхода из строя дорогостоящей бытовой техники у потребителей


Отличительные особенности

· корпус из ударопрочной пластмассы

· вилка питания с зажимом защитного заземления, расположенная непосредственно на корпусе прибора

· измерительные входы совмещены с вилкой питания

· управление прибором и считывание информации через интерфейс Bluetooth и SDHC карту

· измерение гармонических и интергармонических составляющих до 50 включительно

· потребляемая регистратором мощность не более 4 В·А

· габаритные размеры регистратора не более 63х121х100 мм

· масса – 450 г

· питание осуществляется от контролируемой сети переменного тока частотой от 45 до 55 Гц, напряжением (220±66) В



Модернизация

Компания ПАРМА предлагает модернизацию регистраторов качества электроэнергии ПАРМА РК1.01, изготовленных до января 2014 года, в соответствии с требованиями вступившего в силу 01.07.2014 г. ГОСТ 32144-2013 «Нормы качества электрической энергии в системах электроснабжения общего назначения».


Актуальное программное обеспечение на прибор можно скачать в разделе "Программное обеспечение".




Измеряемая величина

Диапазон измерения

Предел допускаемой погрешности измерения:

(Δ) – абсолютной

(δ) – относительной

Установившееся отклонение напряжения основной частоты δUу, %

от минус 30 до плюс 30

± 0,5 (Δ)

Отклонение частоты ∆f, Гц

от минус 5 до плюс 5

± 0,02 (Δ)

Коэффициент n-ой1) гармонической составляющей напряжения КU(n), %

от 0,05 до 30

± 0,15 (Δ)

при КU(n)<3 %

± 5(δ)

при КU(n) >3 %

Коэффициент искажения синусоидальности кривой напряжения KU, %

от 0 до 30

± 0,3 (Δ)

при KU<3 %

± 10 (δ)

при КU> 3%

Коэффициент m-ой2)интергармонической составляющей напряженияКUig(m), %

от 0,05 до 30

± 0,15 (Δ)

при КU(m)<3 %

± 5(δ)

при КU(m)>3 %

Коэффициент временного перенапряжения KперU

от 1,1 до 1,3

±0,022 (Δ)

Глубина провала напряжения δUп, %

от 10 до 30

±1 (Δ)

Длительность провала напряжения ∆tп, мс

от 10 до 60000

±10 (Δ)

Длительность временного перенапряжения ∆tпер, мс

от 10 до 60000

±10 (Δ)

Интервал времени (хода часов), с/сут

-

± 5(Δ)

Примечание:

1)– n изменяется от 2 до 50

2)– m изменяется от 2 до 50


· Сопротивление электрической изоляции регистратора не менее 2 МОм.

· Регистратор выдерживает перегрузку по напряжению 380 В в течение 2 часов.

· Время установления рабочего режима не более 20 с.

· Потребляемая регистратором мощность не более 4 В·А.

· Электропитание регистратора осуществляется от контролируемой сети переменного тока частотой от 45 до 55 Гц, напряжением (220±66) В с коэффициентом искажения синусоидальности кривой напряжения не более 30 %.

· Габаритные размеры регистратора не более 63×121×100 мм.

· Масса регистратора не более 0,8 кг.

· Средняя наработка на отказ не менее 25000 часов.

· Среднее время работоспособного состояния, после определения неисправности – 8 ч.

· Средний срок службы не менее 10 лет.

· Нормальные условия применения регистраторов:

   · температура окружающего воздуха плюс 20 °С

   · допускаемое отклонение температуры окружающего воздуха ±5 °С

   · относительная влажность воздуха от 30 до 80 %

   · атмосферное давление от 84 до 106 кПа

· Рабочие условия применения:

   · температура окружающего воздуха от 0 до плюс 55 °С

   · относительная влажность воздуха 90 % при 30 °С

   ·  атмосферное давление от 70,0 до 106,7 кПа

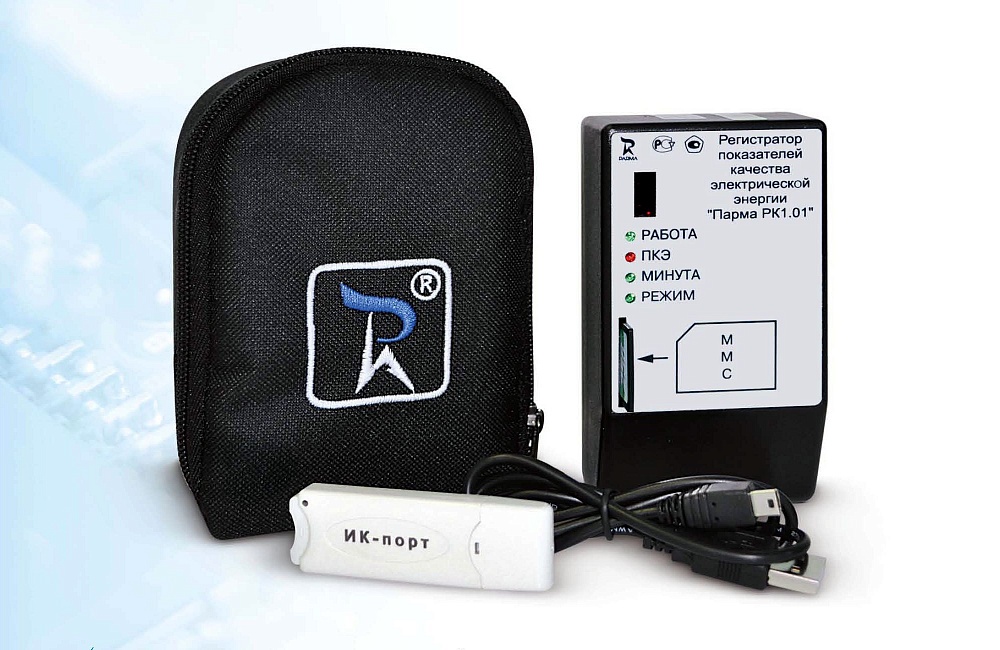

· регистратор показателей качества электрической энергии «ПАРМА РК1.01» – 1 шт.

· карта памяти стандарта ММС/SD/ SDHC – 1 шт.

· карт-ридер для чтения/записи карты памяти* – 1 шт.

· руководство по эксплуатации РА1.001.001РЭ – 1 шт.

· формуляр РА1.011.001ФО – 1 шт.

· методика поверки РА1.001.001МП – 1 шт.

· компакт диск с ПО (ПО «Монитор РК1.01», «Мастер поверки РК1.01», «Мастер протокол РК1.01») – 1 шт.

· сумка – 1 шт.

· упаковочная коробка – 1 шт.

* карт-ридер для чтения/записи карты памяти поставляются по требованию заказчика.
